Modelarstwo kolejowe wielkości Z -1:220

Nie wiedziałem w którym dziale to umieścić

Zapewne wiecie o rozkwitającej obecnie technologii druku przestrzennego. Od niedawna można sobie wydrukować m.in modele Sam korzystam z firmy Shapeways z Holandii. Przesyła się im plik z odpowiednio obrobionym modelem 3D i po paru dniach przychodzi paczka z wydrukowanym modelem.

http://shapeways.com

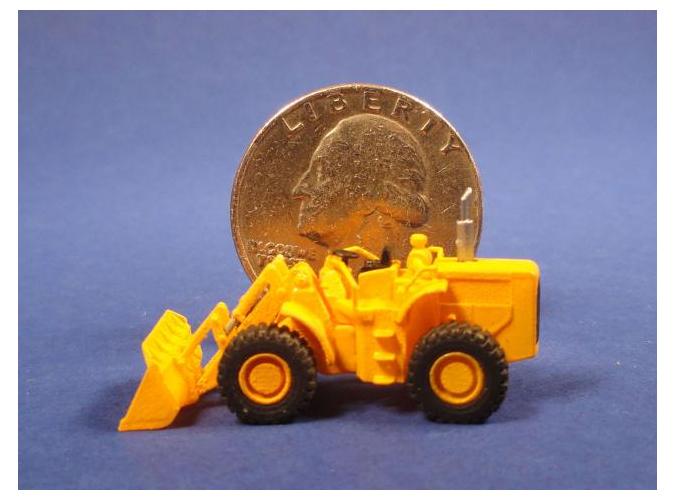

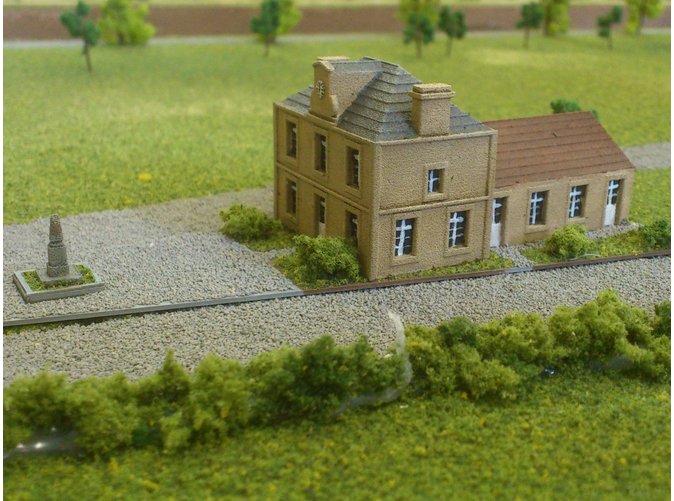

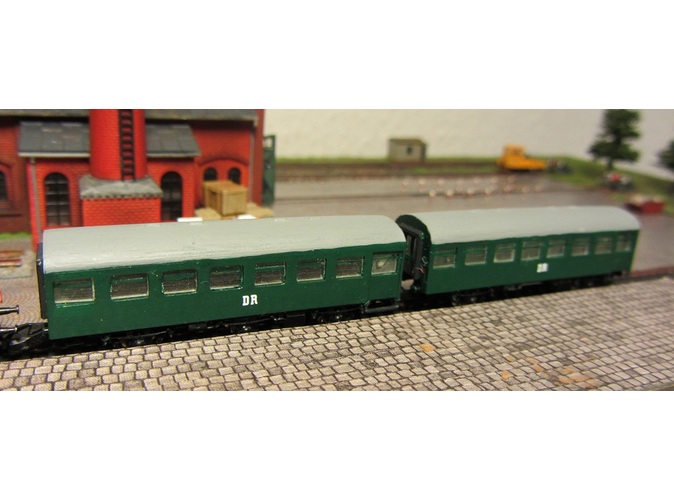

Chętnie odpowiem na wszelkie pytania a poniżej przykłady modeli w skali Z i zbliżonych wydrukowanych w tej technologii:
[attachment=146] [attachment=147] [attachment=148]

Jakie koszty????

Kaczor napisał(a):Chętnie odpowiem na wszelkie pytania

Czy potrafisz z rysunku z wymiarami wykonać taki plik w 3D?

Czy w tym ustrojstwie można wykonać ruchome części:huh:

Ile trzeba zamówić, aby opłacało się im takie drukowanie?

Kaczor napisał(a):Nie wiedziałem w którym dziale to umieścić

Podejrzewam, że najlepiej pasuje do działu "Techniki modelarskie"
Odnośnie tematu, czy są skłonni wykonywać coś seryjnie?

Cytat:Jakie koszty?

3,49$ za 1cm3 surowca (w przypadku najdokładniejszego materiału) + 11$ za przesyłkę. Polecam przejrzeć tę kategorię co orientacji cenowej:
http://www.shapeways.com/gallery/miniatu...del-trains

Cytat:Czy potrafisz z rysunku z wymiarami wykonać taki plik w 3D?

Tak, ale ile mi to zajmie zależy od mojego wewnętrznego lenia i dokładności planów. Rysowanie na potrzeby wydruku jest specyficzne bo np. ograniczone są grubości ścian do 0,3mm, obiekt musi być "zamknięty" itp.

Cytat:Czy w tym ustrojstwie można wykonać ruchome części

To zależy co chcesz zrobić. W wyżej pokazanej spycharce są ruchome części, każda wydrukowana oddzielnie jak w modelach do sklejania.

Cytat:Ile trzeba zamówić, aby opłacało się im takie drukowanie?

Wydrukują nawet pojedynczy modelik za 1$ ale policzą sobie 5$ za rozruch

Cytat:czy są skłonni wykonywać coś seryjnie

Co masz na myśli? Jak zamówisz 100 wagonów to tyle zrobią

Kaczor napisał(a):Co masz na myśli? Jak zamówisz 100 wagonów to tyle zrobią

Mam na myśli stalą współpracę. Czyli wykonują produkt seryjny jako podwykonawca.
Podpisujemy umowę i wyrób danej rzeczy jest zastrzeżony.
Nie mogą oni rozpowszechniać wzoru, ani wykonywać dla kogoś innego.

(25-08-2012 13:35)Rysio napisał(a): [ -> ]Mam na myśli stalą współpracę. Czyli wykonują produkt seryjny jako podwykonawca.
Podpisujemy umowę i wyrób danej rzeczy jest zastrzeżony.
Nie mogą oni rozpowszechniać wzoru, ani wykonywać dla kogoś innego.

To działa tak: wrzucasz model i zaznaczasz czy ma być prywatny (widoczny tylko dla ciebie) czy publiczny. Dodatkowo upublicznione modele można udostępniać za darmo lub za opłatą (twórca modelu wyznacza sobie marżę, zwykle kilka procent). Czyli można zarabiać na swoich modelach albo drukować na swoje potrzeby. Shapeways jest jakby pośrednikiem między kupującymi a projektującymi. Wszyscy są zadowoleni

Ok. Dzięki, oto mi chodziło

Myślałem nad wydrukiem czegoś z polskiego taboru w Z. Ciekawe czy któraś z lokomotyw np. spalinowych ma wymiary pozwalające zrobić budę jakiejś polskiej maszyny...

Trzeba trochę pomierzyć.

Tak, ciekawe na co mogła by wejść buda kultowej EP07

(04-09-2012 17:39)Kaczor napisał(a): [ -> ]Tak, ciekawe na co mogła by wejść buda kultowej EP07

Ciężko będzie coś dopasować.

(23-08-2012 18:08)Kaczor napisał(a): [ -> ]Chętnie odpowiem na wszelkie pytania a poniżej przykłady modeli w skali Z i zbliżonych wydrukowanych w tej technologii:

Kaczor! Jak trwałe jest to ustrojstwo po wydrukowaniu?
Twardość, oporność na gięcie itp.

Trochę przypomina żywicę, ale jest nico bardziej delikatne. Wszystko zależy od projektu modelu, jak się da za cienkie ścianki czy słupki to będzie się wyginał Na wyginanie za to odporny jest materiał White Strong & Flexible ale może służyć tylko do elementów z o wiele mniejszą liczbą detali.

Bardzo mnie ciekawi czy fachmani od 3D są wstanie wykonać okrągły
obiekt o długości np.11cm.z fi zewnętrznym 1,9mm i fi wewnętrznym
otworu 0,5mm na całej długości. :huh:

Da się, ale zależy do czego ma to służyć. Zauważ że dokładność w Shapeways to max 0,1mm. Spróbuj narysować na kartce w kratkę koło o średnicy 5 kratek i obrysować go po tych kratach. Taka będzie dokładność wykonania elementu. Są już dostępne drukarki mające dokładność rzędu mikrometrów ale koszty takiej zabawy są na razie za duże.

Czyli teoretycznie nie tak tragicznie z dokładnością.

Ciekawe to. A w PL nikt tego nie robi?
