Jak już kilku z was wie zdecydowałem się zaprojektować wagon 401Z.

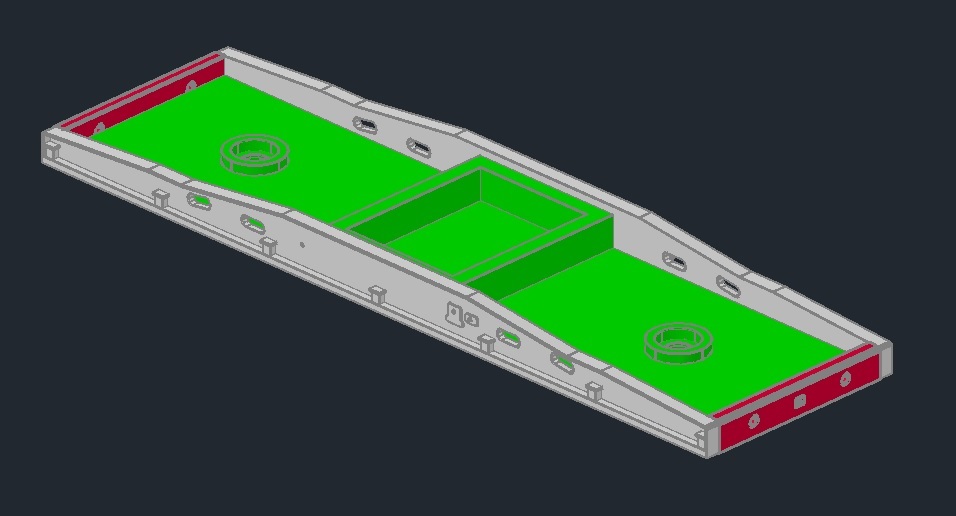

Z tym problemu nie było - model 3D zgodnie z dokumentacja powstał bardzo szybko
[attachment=1273]

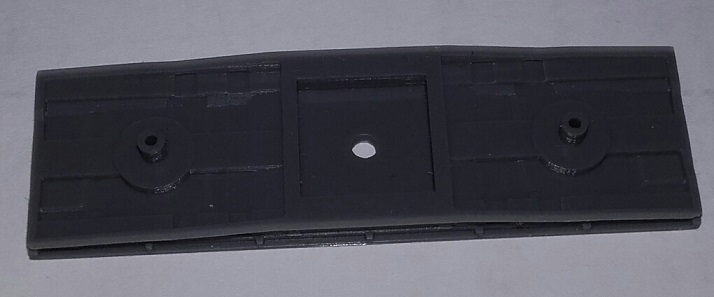

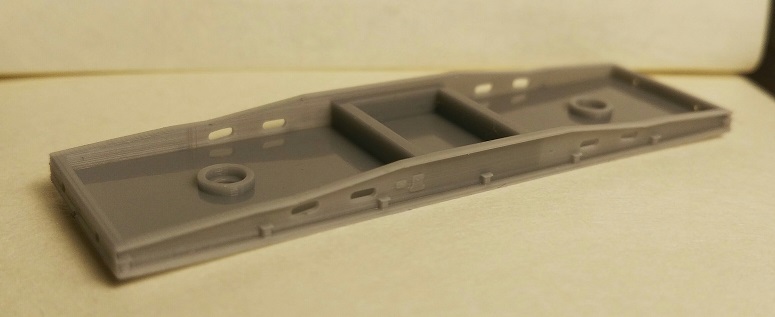

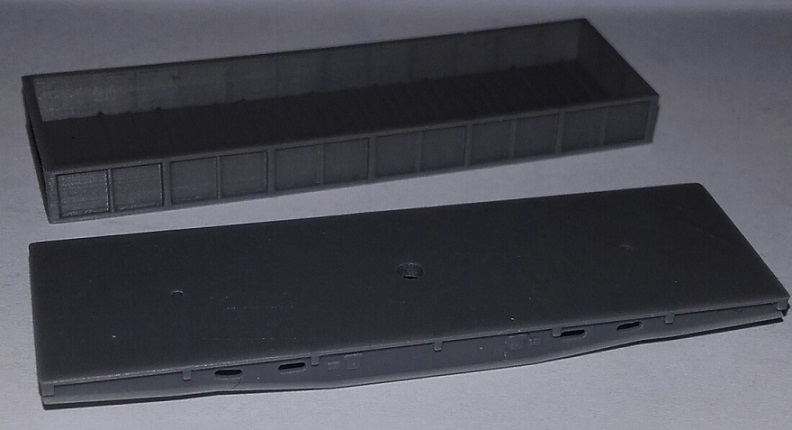

Wydruk (zdjęcie kolegi Mariusza) też prezentuje się bardzo ładnie zważywszy na skalę. Na foto widać pierwszy wariant ramy wagonu...[attachment=1274]

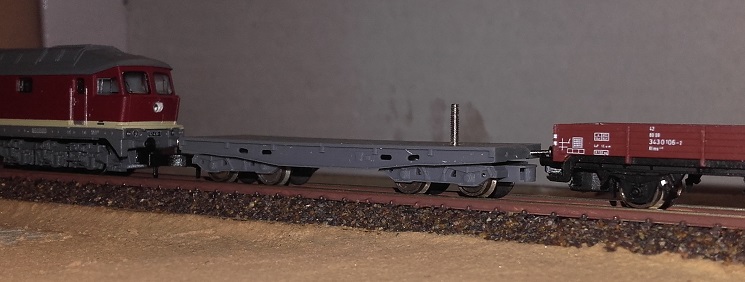

Po otrzymaniu wagonu zabrałem się za jego składanie i testy do reszty modeli.
[attachment=1275]

Niestety rozczarowanie.
1- wózki się nie kręcą - mają za mało miejsca (już rozwiązany)
2- problem z gniazdem wózek/wagon (w trakcie rozwiązywania problemu)
3- kwestia dorobienia prostych zderzaków (już rozwiązany)



Założenia wyjściowe do realizacji modelu są takie:
1 Projekt powstaje pod seryjne wózki Marklina. przynajmniej na dzień dzisiejszy.... coraz bardziej mnie nachodzi aby zrobić projekt naszych 1XTa. Pewnie z czasem będzie.
2. Rama ma być uniwersalna. Jak zostanie opracowana potem zaprojektuje różnego rodzaju zabudowy.
3. Model ma być powtarzalny i prawdopodobnie będzie drukowany w 3D.
4. Wagon będzie posiadał podłogę drewnianą jak tylko opracuję gotowy i działający model.
Już widzę ten rządek wagonów ... A na platformy powsadzane czołgi 1:220...
Ja też Wink najnowsze wieści są takie że poprawiony projekt jest już wydrukowany i został do mnie wysłany. Poniedziałek wtorek wydruki będą u mnie.

Kolega Mariusz mówi że wózki wyglądahą obłędnie. Platforma ma dwa rodzaje czopa pod wózek ze śrubką. Zobaczymy co lepsze Wink

Pawle.... widziałem gdzieś na shapways Czołgi T-34 Smile o nich myślisz?
Trzeba popatrzeć co historycznie +/- pasuje i co było w Polsce ale ja natrafiłem na:
T34 - https://www.shapeways.com/product/5DUP6Z...r-wishlist
T55 - https://www.shapeways.com/product/N5CKA8...r-wishlist
T70 - https://www.shapeways.com/product/M3DSXX...r-wishlist
Jakieś nienazwane - https://www.shapeways.com/product/CP3UKW...r-wishlist

Myślę, że jeszcze coś do eszelonu by się znalazł - trzeba będzie poszukać...
T-70 z rurami kanalizacyjnymi zamiast armatki 45mm odpadają - to wojna a nie później
T-34 z armatami 76mm, j.w.
Te dziwne to jakieś dziwne.

T55 najlepsze
no i zawsze można dodać kilka ciężarówek
(04-03-2017 20:22)Misiek napisał(a): [ -> ]T-70 z rurami kanalizacyjnymi zamiast armatki 45mm odpadają - to wojna a nie później
T-34 z armatami 76mm, j.w.
Te dziwne to jakieś dziwne.

T55 najlepsze
no i zawsze można dodać kilka ciężarówek

Są też trochę przeskalowane (1:220) lub zbyt małe (1:285) Gaz-y. A zawsze można spytać czy ktoś nie zechce trochę przeskalować...
1.285 są zdecydowanie za małe, mam trochę GHQ.
(05-03-2017 13:20)Misiek napisał(a): [ -> ]1.285 są zdecydowanie za małe, mam trochę GHQ.

Ja kiedyś kupiłem coś 1:285 na Shapeways przypadkowo (myśląc że to 1:220) i faktycznie to zbyt małe. Ale jak pisałem - zawsze można napisać do kogoś kto projektuje - może będzie chciał to przeskalować. I tak musimy poczekać na platformy od Szymona.
Dostałem poprawione wydruki wózka. Wyglądają bardzo obiecująco. Niebawem relacja z ich montowania. Muszę mieć tylko chwilę czasu.
[attachment=1285]
pytań jest kilka lol
1jak kółka
2 jak ze sprzęgiem
3 jak montowanie wózka na czopie i skręcanie z podwoziem
4 jak wysokość zderzak/sprzęg względem firmowego wagonu

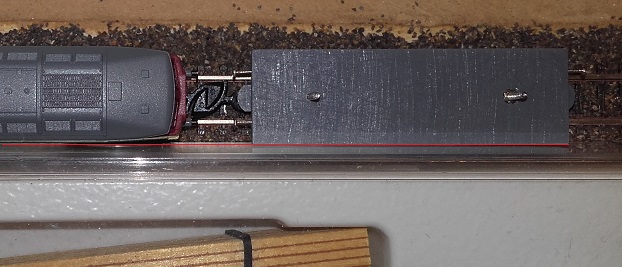

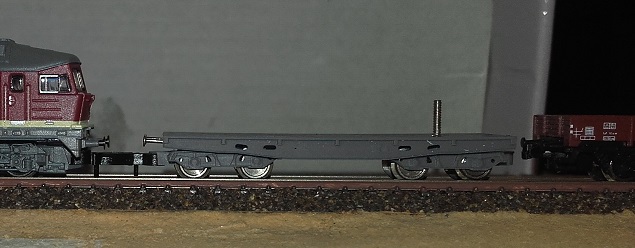

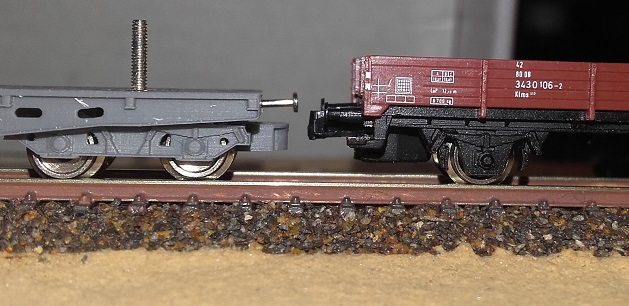

No więc jestem po przymiarkach i przed poprawkami. W zasadzie mam wrażenie że już niebawem uda się ukończyć projekt tego modelu i będzie fajna baza pod kolejne wersje zabudowy Tan
Poniżej parę fotek obrazujących jakie potrzeba wprowadzić zmiany Blush

W PLATFORMIE
- muszę zrobić rowek pod zderzaki, by przy wklejaniu wychodziły prosto. zdjęciu ukazało mi że wychodzi to niestety krzywo i uciekają do góry
- podniosę delikatnie czop wózka aby śruba wkręcana jako opór opierała się na nim a nie na wózku
- śruba będzie wkręcana w nagwintowany plastik. Zakładam że wagon po złożeniu będzie jeździł a nie będzie składany i rozkręcany. Wypełnienie dziury po nakrętce wzmocni konstrukcję platformy wkoło czopa. Będzie solidniejsza.

W WÓZKU
- większa kompensacja pod ośkę z kołami
- trzeba powiększyć gniazdo na sprzęg
- trzeba podnieść delikatnie sprzęg
- trzeba powiększyć średnicę otworu na czop aby był luz

[attachment=1287]
[attachment=1288]
[attachment=1289]
[attachment=1290]
[attachment=1291]

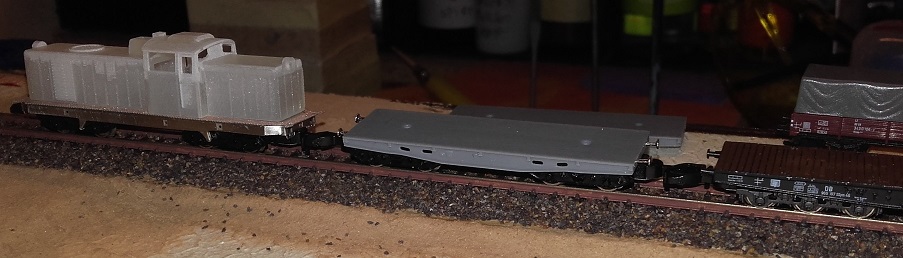

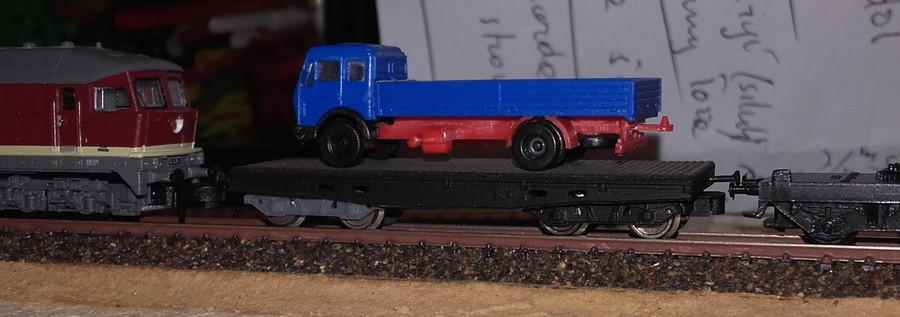

Patrząc na fotkę tego wagonu z Ludmiłką.... juz sobie wyobrażam składzik który jest przez nią ciągnięty Wink
Składzik będzie wyglądał ... pięknie po prostu.
No miejmy nadzieję Pawle że to się uda.

Błędy wyłapane wczoraj na modelu już zacząłem poprawiać.

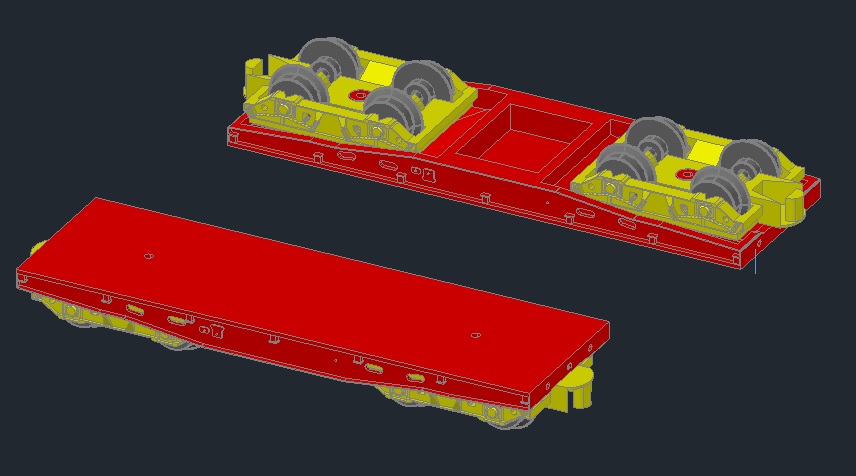

Wersja wózka i platformy po korektach. Mam nadzieję że ostatnich. W sumie najbardziej sie boje jak będzie współdziałać wózek i ośka.
[attachment=1292]
Czekamy, czekamy ...
Chwile poczekamy bo nie wiem kiedy Mariusz mi to wydrukuje i podeśle Wink

Ale jak się uda to dam znać. W międzyczasie zamówiłem inne elementy do tego wagonu. Deskowanie. Ciekawe jak będzie wyglądać po zabiegu LASEROWYM Big Grin
(09-03-2017 22:28)pado napisał(a): [ -> ]Wersja wózka i platformy po korektach. Mam nadzieję że ostatnich. W sumie najbardziej sie boje jak będzie współdziałać wózek i ośka.

W którym miejscu były błędy?
Cześć. Błędy były w konstrukcji wózka. Głównie to gniazdo sprzęgu było za nisko, oraz otwory na oskę koła były na owdwrót zrobione. Platforma dostała jeszcze parę dodatkowych wzmocnień w konstrukcji.

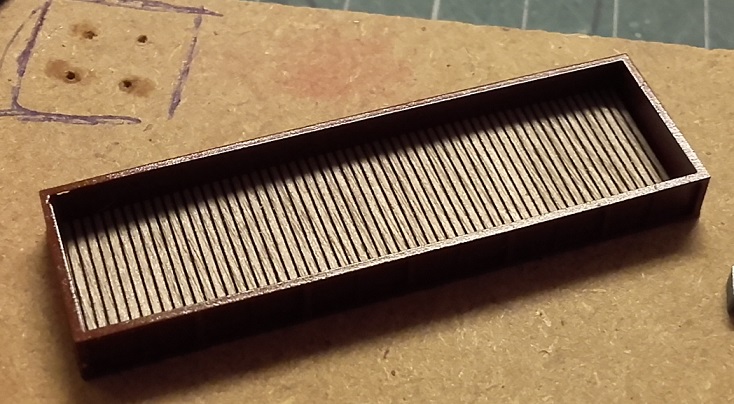

W oczekiwaniu na kolejne wydruki... odebrałem dziś kolejny element układanki. Drewnianą podłogę.
[attachment=1294]

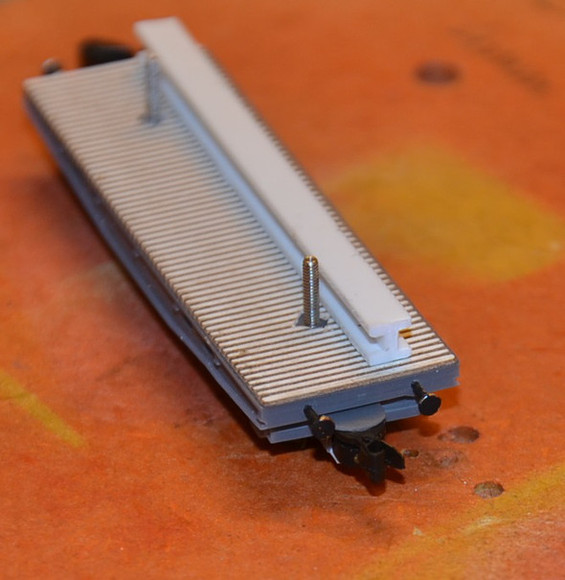

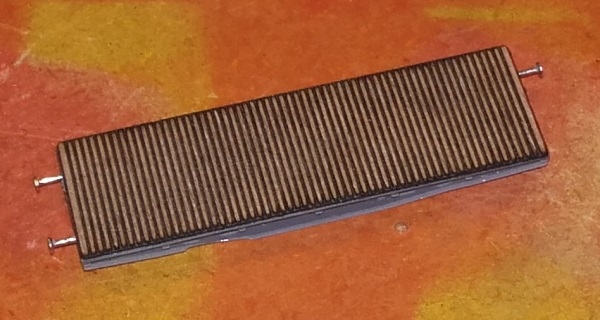

po przyklejeniu i pomalowaniu czarnym akrylem IDEA SPRAY wygląda to tak
[attachment=1297]
[attachment=1298]

Drugi wózek zostawiłem szary w oryginalnym kolorze dla porównania Wink
Myślę, że szybciej będą różne wersje tego 401Z niż PIKO wypuści w HO
Niewyklucza się....Cool

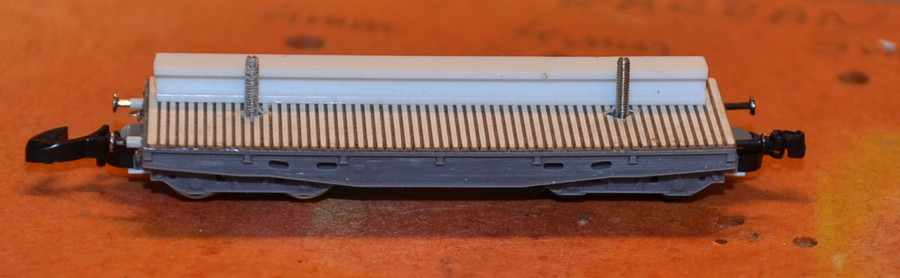

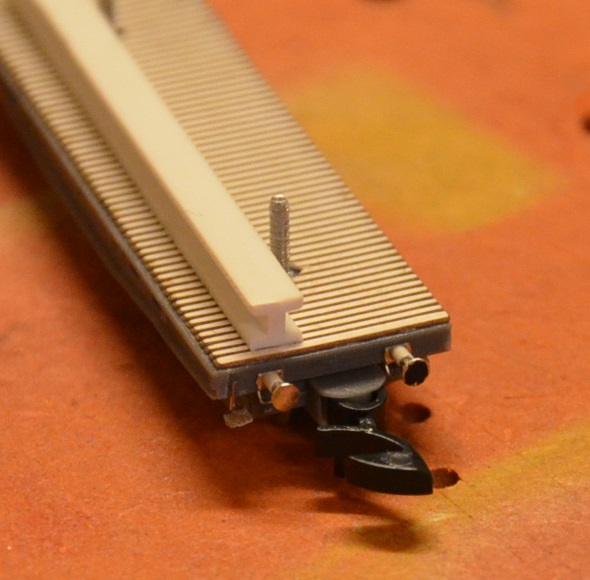

NO TO MAM chyba to co chciałem Wink OTO ON w wersji surowej uzbrojony w parę blaszek od Kolegi Grześka-Ostbahn.

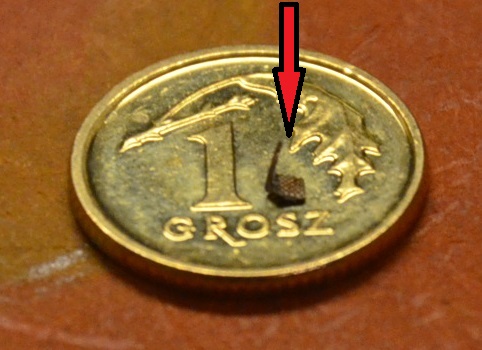

tu przykład stopnia manewrowego
[attachment=1300]
Wydruki przyszły do mnie dziś w ciągu dnia i szybko po uśnięciu dzieci zabrałem się za jego składanie. Zajęło mi to max godzinkę. Z rezultatów jestem bardzo zadowolony. Musze wprowadzić drobne poprawki ale to już kosmetyka.
Model się toczy po torach 195mm (filmik wrzucę niebawem) - choć zauważyłem że koła Marklina nie są idealnie powtarzalne. Na foto w jednym wózku sa koła czarne (sa to koła plastikowe wyjete z jakiegoś wagonu 6 osiowego)

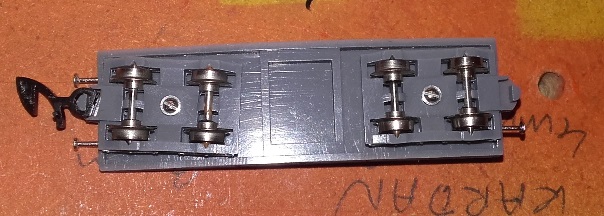

Prezentuję parę fotek ze składania modelu.
[attachment=1310][attachment=1311]
[attachment=1312]

niebawem inne fotki ..
No to zapraszam na film Wink

https://www.youtube.com/watch?v=PdsSaiLWQ3Q&t=8s

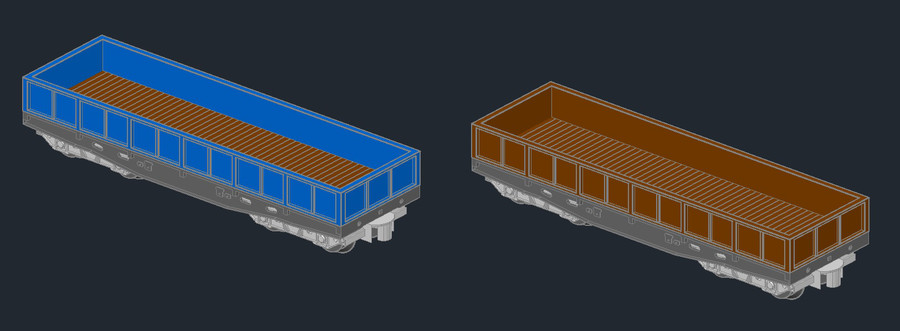

ruszamy z burtami...
[attachment=1309]

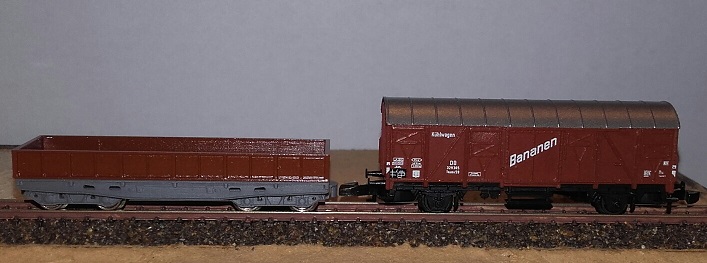

No to projekt sie zmaterializował. Czekam na kuriera z przesyłką. Zdjęcia autora Mariusza Ławickiego.
[attachment=1317]

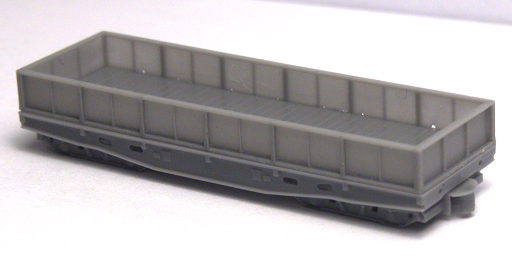

Dziś przyszły poprawione wydruki....
[attachment=1318]
[attachment=1319]
po powrocie do domu okazało się że zona z dziećmi u znajomych.... to ruszyłem z robotami - najpierw testy skorygowanego wózka (jest ekstra - pod warunkiem że koło Marklina jest dobre) oraz do malowania burt...
[attachment=1320]
[attachment=1321]

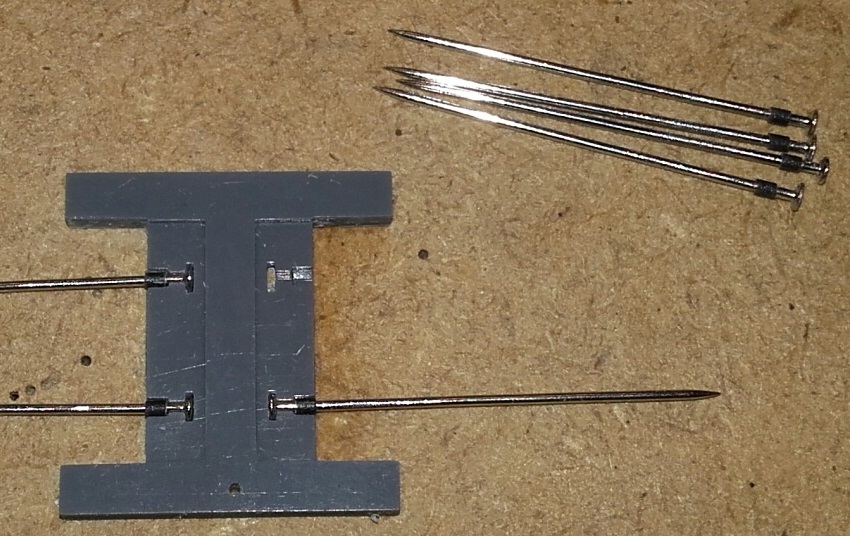

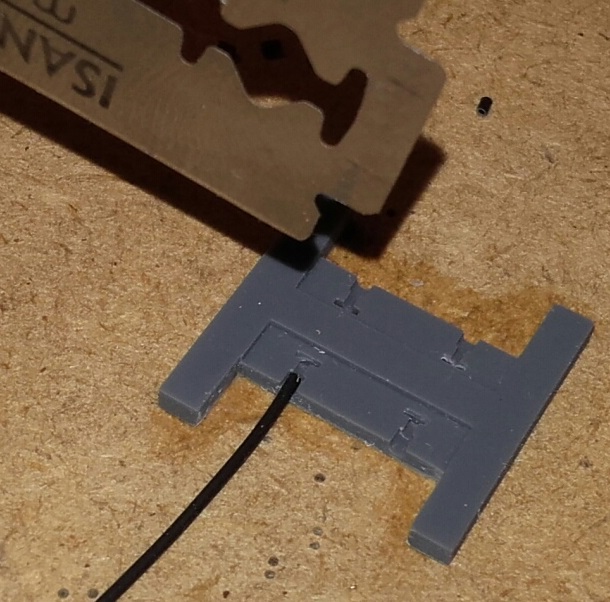

przygotowanie izolacji pod zderzaki na moim kopycie
[attachment=1322]
i jego montaż na opiłowanych szpilkach...
[attachment=1323]
potem wklejanie blaszek pod zderzakowych od Grześka OSTBAHNA
http://ostbahn-mk.pl/index_files/Page293.htm
[attachment=1324]

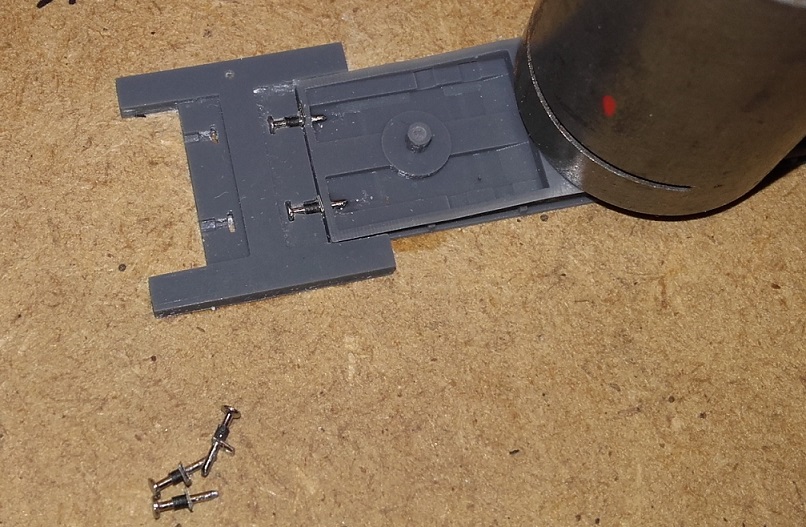

i wklejanie w odpowiednie miejsce w wagonie....
[attachment=1325]

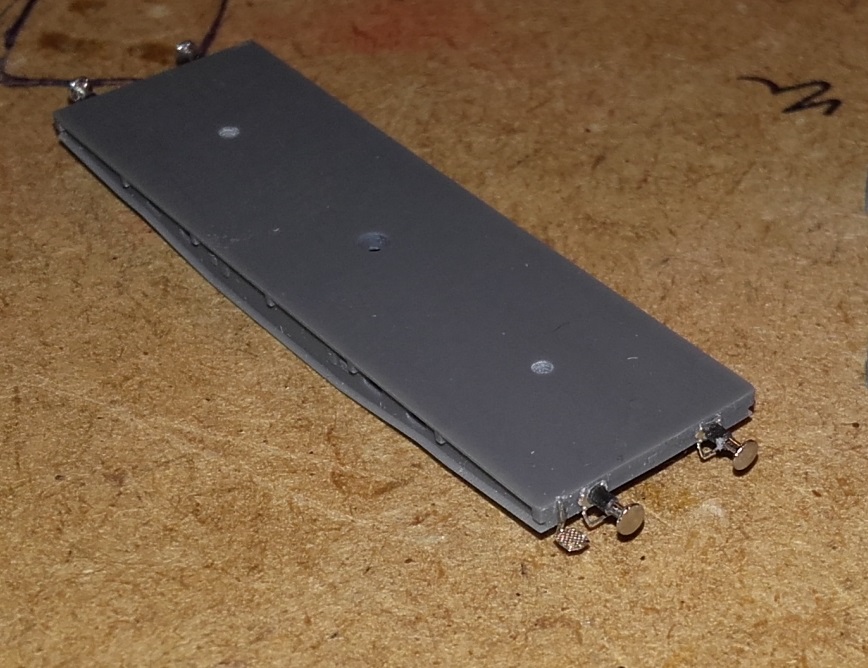

wygląda to na surowo tak...
[attachment=1326]
Zdecydowałem się podjąc próbe montowania kół od hamulca i jestem przekonany że w tej materii przeszedłem samego siebie. Nie wierzyłem że to zrobię a tu proszę - gotowe po pomalowaniu schną i czekają do wklejenia
[attachment=1327]
burty wyschły więc sprawdzamy drewnianą podłogę....
[attachment=1328]
i na koniec malowanie podwozia i wózków na czarno. Wszystko schnie....
jako półprodukty wygląda obłędnie. Fotki jutro jak czas pozwoli i światło dobre będzie Wink
best

Super to idzie.
O mam nadzieję że będzie szło jeszcze lepiej Wink


Jeszcze krótki opis ze składania wózków Smile
Wózki pomalowane na czarno i psiknięte bezbarwnym....
Obok wózka widać śrubkę to skręcania wózka z podwoziem (wyznaję zasadę co się da to trzeba zrobić rozbieralne) oraz podkładki z HIPSu pomalowane na czarno, które będą służyć do zamykania gniazda sprzęgu

[Obrazek: 401Z-41.jpg]

Gotowy wózek poskładany i pozaklejany gotowy do przykręcenia. Sam sprzęg musiałem delikatnie przyciąć z jednej strony aby ze spokojem się zmieścił w gnieździe sprzęgu. Gniazdo jest celowo zrobione niżej aby nie wystawało znacząco do konstrukcji wózka i aby nie trzeba było robić specjalnie dodatkowego podcięcia na wózek w czołownicy wagonu.

[Obrazek: 401Z-42.jpg]

Niestety zauważyłem że kółka Marklina nie sa takie same. Istnieją drobne różnice pomiędzy długościami osi, a tym samym jedne lepiej się kręcą w jednym wózku a drugie w drugim....trzeba przekładać i szukać ideału Wink
Brakuje wisienki na torcie w postaci kalek.... te pewnie już niedługo ....
[Obrazek: 401Z-45.jpg] [Obrazek: 401Z-46.jpg] [Obrazek: 401Z-47.jpg] [Obrazek: 401Z-48.jpg]

i na koniec porównanie z bratem ze skali 1:87...

[Obrazek: 401Z-44.jpg] [Obrazek: 401Z-39.jpg]
Szymon - wielkie gratulacje za ten projekt. Ważne jest też to, że jak ktoś jest chętny to może także mieć taki wagon lub cały skład nawet ...
