BR 132 - Marklin 88134 i inne
Autor Wiadomość
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #1
BR 132 - Marklin 88134 i inne
Cześć. Aby może ułatwić jakieś możliwości adaptacji podwozia pod budowę taboru PKP, pasuje znać pewne wyjściowe wymiary.
Wg mnie jako takiego co czasem coś projektuje są to:
- rozstaw osi w wózku
- rozstaw osi skrętu wózków
- długość i szerokość konstrukcji ramy modelu
i chyba tyle. Jako przykład wrzucam parę fotek mojej ludmiły którą dziś rozebrałem i pomierzyłem aby zamontować dekoder dzwięku od Velmo Wink
Poniżej fotki z głównymi wymiarami modelu


oraz już rozebranego bez płytki sterującej...


Analizując wymiary na szybko, Ludmiła mi świetnie pasuje jako baza pod budowę SP 47 mając jej dane z książki Bogdana Pokropińskiego "Lokomotywy spalinowe produkcji polskiej"
04-04-2017 22:54
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
Advertisement
Marcin Offline
Znany
**

Liczba postów: 102
Dołączył: Oct 2015
Reputacja: 0
Post: #2
RE: BR 132 - Marklin 88134 i inne
Świetny fachowy foto opis Shy
05-04-2017 10:43
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #3
RE: BR 132 - Marklin 88134 i inne
(05-04-2017 10:43)Marcin napisał(a):  Świetny fachowy foto opis Shy

Dziękuję za miłe słowo.

Tu jeszcze link z pierwszego testu sounda w tej maszynie...

https://www.youtube.com/watch?v=9sXovLcN...e=youtu.be
Prosto i łatwo tego loka przerobić na to Smile

09-04-2017 21:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
Jacenty Offline
Znany
**

Liczba postów: 169
Dołączył: Sep 2017
Reputacja: 3
Post: #4
RE: BR 132 - Marklin 88134 i inne
(03-12-2017 22:47)pado napisał(a):  Prosto i łatwo tego loka przerobić na to Smile

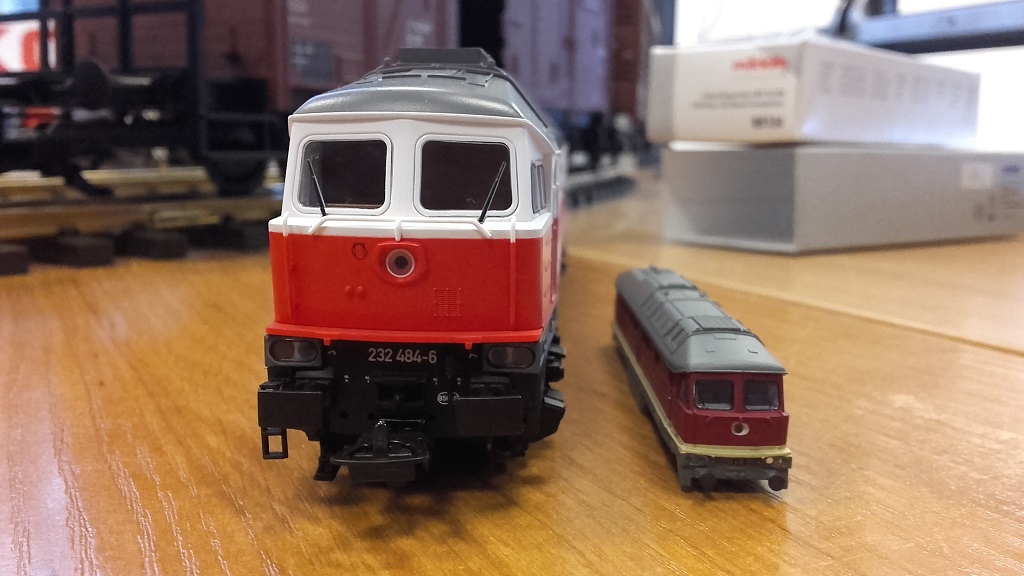

DB Cargo, najłatwiej przerobić z czerwonej Ludmiły DB. Pech, że tej nawet na eBayu nie mogłem wypatrzyć. Do kupienia jest żółta. Plus taki, że nówka sztuka i nawet nie magazynowa przez dłuższy czas.
04-12-2017 07:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #5
RE: BR 132 - Marklin 88134 i inne
No ale malować i tak trzeba;/ mnie żal się rozstawać z DR....bo aż z USA ją ściągałem (za darmo) no ale jakoś tak wole nasze rodzime maszyny....
Jakos tak ostatnio przestał mi podchodzić tabor zachodni, więc zdecydowałem że postaram się przerobić swoją obecnie posiadana budę Ludmiły na taką co śmigała po Polsce Wink Mowa tutaj o wersji z Jaworzno Szczakowej - PCC Wink Biorąc pod uwagę dostępność kalek, sprawa wydawała się tym bardziej przesądzona Smile

Proces przygotowania i malowania jest prosty:
1. Mycie w wamodzie do farb akrylowych. Cała malatura DR z IV epoki zeszła po 20 minutach...
    tu model widoczny na podstawce. zrobionej z kawałka listewki ze skleji przyklejonej na kilka klocków LEGO i owiniętych taśma malarską.
2. Podkład.... sprawa szybka i łatwa Wink

3. Malowanie dachu po wcześniejszym zamaskowaniu ścianek bocznych....

4. PORAŻKA I BŁĄD w kolejności przyjetego malowania. Wszystko poszło znów do Wamodu. Po 20 minutach było gotowe do ponownego malowania podkładem.
    Troszkę szkoda tego malowania bo nawet fajnie wygląda na tym modelu Wink

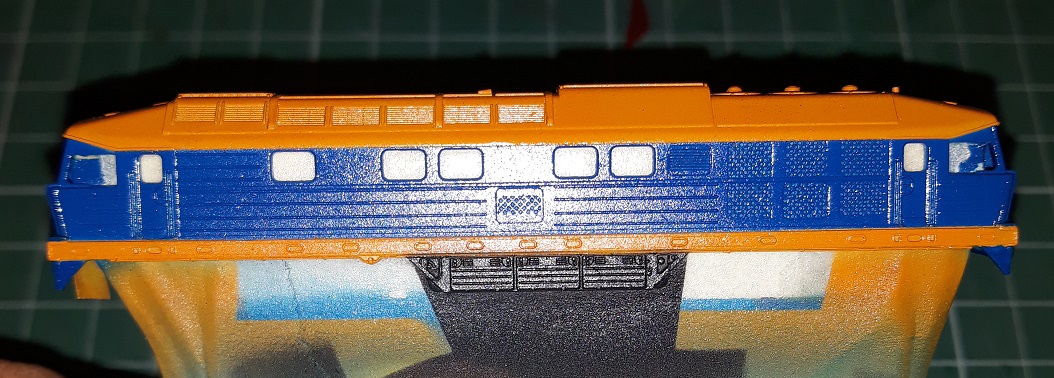

5. No nic kolejne podejście do malowania. Tym razem maskowanie dachu i listwy dolnej aby mi tego nie zasmarowało niebieskim kolorkiem....

Po pomalowaniu nawet okazuje się że jakoś to wygląda....
    a po zdjęciu maskowania zestaw szaro/niebieski też prezentuje się ładnie Wink

6. Kolejny etap to mumifikacja budy. Tu się strasznie bałem tego czy potem taśma mi nie zdejmie farby z podkładu. Wcześniej się tak niestety działo :/

TUTAJ WAŻNA UWAGA:
Przed oklejaniem modelu, krawędzie dachu delikatnie przetarłem wykałaczką ścierając nadmiar farby jaka mi weszła pod taśmę.
Przed pomalowaniem pomarańczowym kolorem.... dach i listwę boczną machnąłem podkładem, aby przykryć reszki błękitu, oraz aby ułatwić krycie pomarańczowemu kolorkowi.
7. No i o dziwo jakoś poszło. Jeszcze tylko malowanie skrzyń akumulatorowych między wozkami, ale zakładam że z tym sobie spokojnie poradze. W sumie jest to moja pierwsza w zyciu taka przemalowanka lokomotywy. Biorąc pod uwagę efekt jaki osiągnąłem to jestem z tego bardzo zadowlony Wink

04-12-2017 15:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
Zdrada69 Offline
Admin Junior
******

Liczba postów: 2.091
Dołączył: Jan 2015
Reputacja: 29
Post: #6
RE: BR 132 - Marklin 88134 i inne
Ładnie to wygląda - powodzenia w dalszej pracy.
18-02-2018 07:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #7
RE: BR 132 - Marklin 88134 i inne
Dzięki.... mam nadzienę że najtrudniejszy etap za mną....co nie zmienia faktu że trzeba jeszcze się mocno postarać....
Poszedłem za ciosem Wink Wymalowałem budę do końca... teraz kalki i patyna Wink

18-02-2018 09:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
Jacenty Offline
Znany
**

Liczba postów: 169
Dołączył: Sep 2017
Reputacja: 3
Post: #8
RE: BR 132 - Marklin 88134 i inne
(18-02-2018 19:10)pado napisał(a):  Poszedłem za ciosem Wink Wymalowałem budę do końca... teraz kalki i patyna Wink

Ten ostatni etap to czym było malowane? Połysku dostała.
18-02-2018 20:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #9
RE: BR 132 - Marklin 88134 i inne
IDEA SPRAY pod kalki. Potem będzie znów błyszczący i na końcu dostanie Lakier matowy.

A potem delikatny wash i patynka Wink Wszak ona taka czysta nie może być.... to się nie godzi Smile

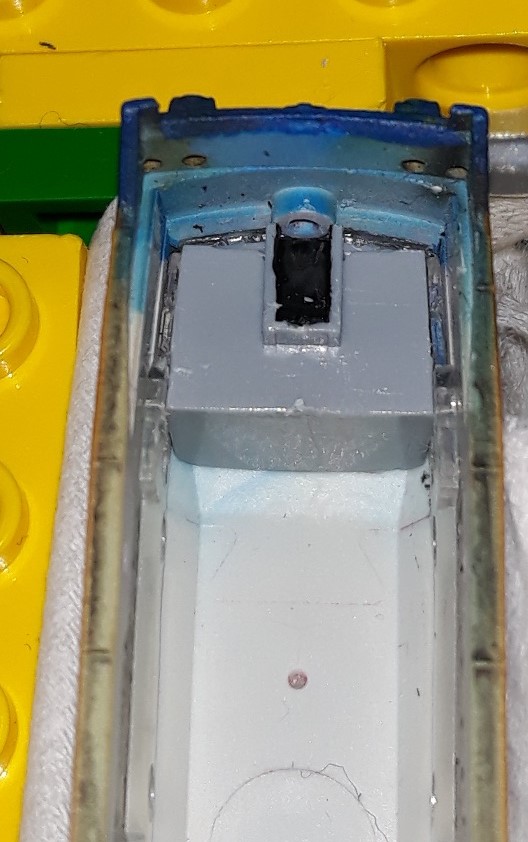

Jeszcze dla mojej i swojej pamięci wrzucam fotki Lidmiły od wewnątrz....
Szyby bez imitacji kabiny. Najpierw wkładamy przednie szyby, a potem na zakładkę boczne.

Potem wsadzamy imitację kabiny , która rozpoera szyby i je stabilizuje...

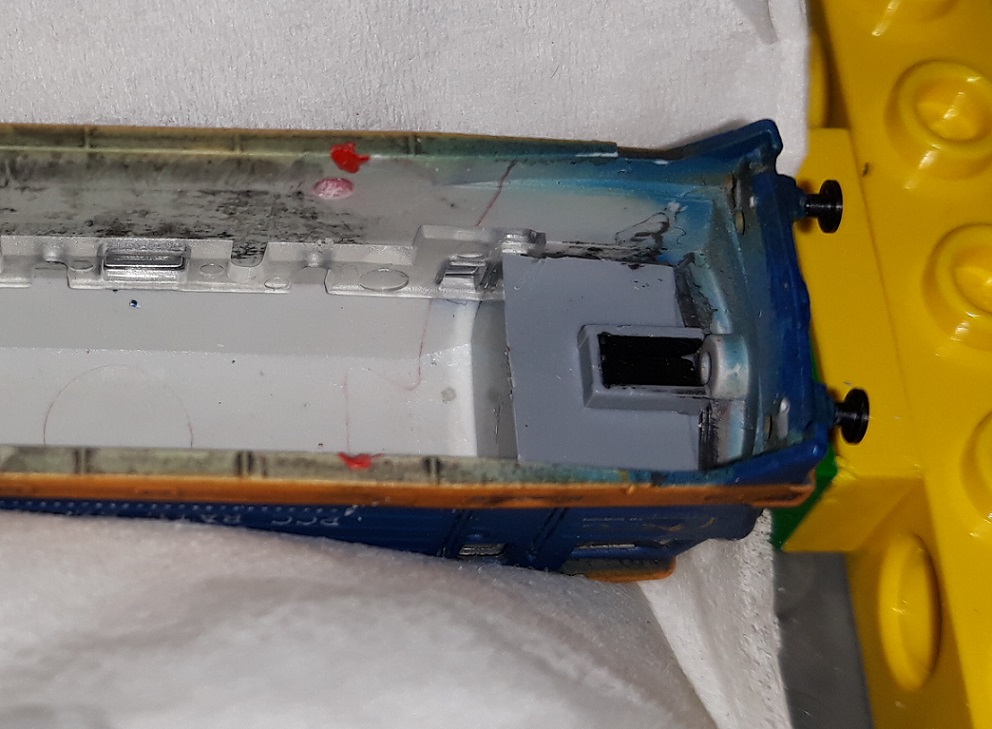

Na koniec zdecydowałem że zrobie markery gdzie wypadają dziury montażowe kabiny. Dzięki nim będę wiedział gdzie podważyć kabinę...


Do tego doszedł bruzding na dachu. Budę uważam za ukończoną. Pozostaje jeszcze wsadzenie tylko świateł na środku czoła, ale z tym poczekam do czasu jak przyjdzie podwozie i druga buda na zmianę Wink

18-02-2018 20:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
Zdrada69 Offline
Admin Junior
******

Liczba postów: 2.091
Dołączył: Jan 2015
Reputacja: 29
Post: #10
RE: BR 132 - Marklin 88134 i inne
No i piękna kolejna lokomotywa !
25-02-2018 22:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #11
RE: BR 132 - Marklin 88134 i inne
Niebawem pojawi sie kolejna Wink

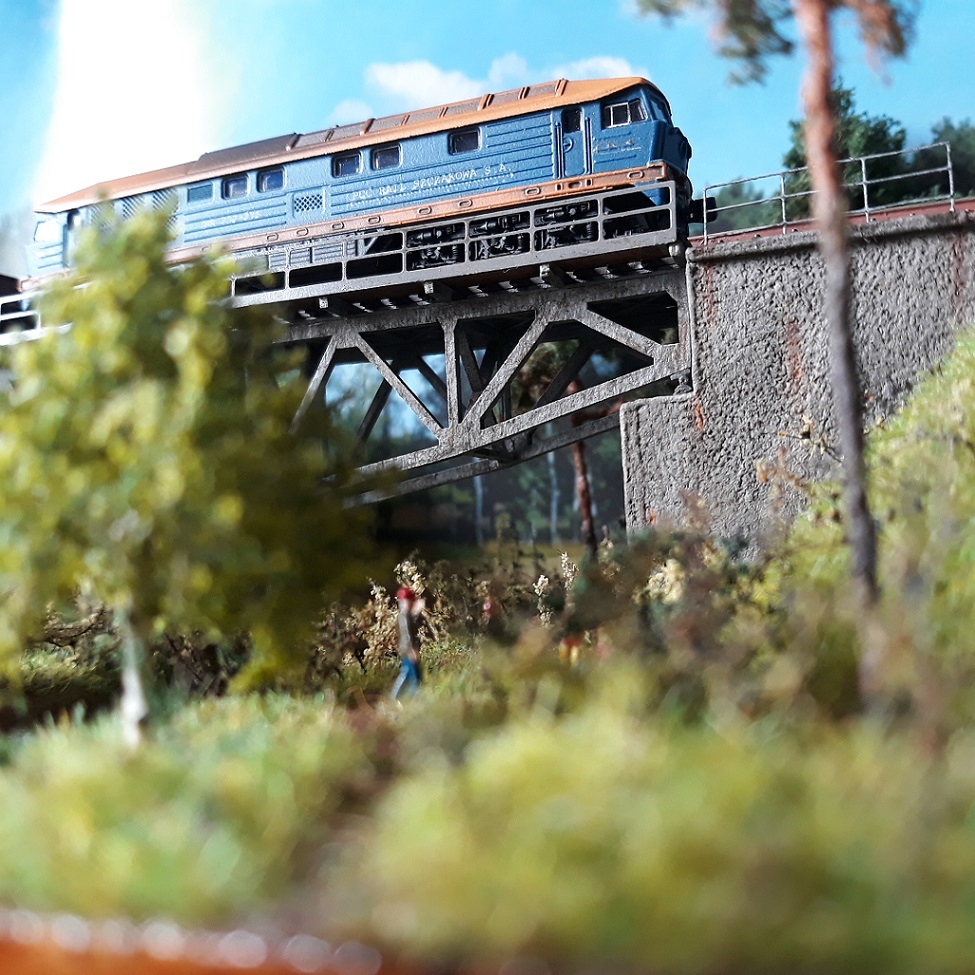

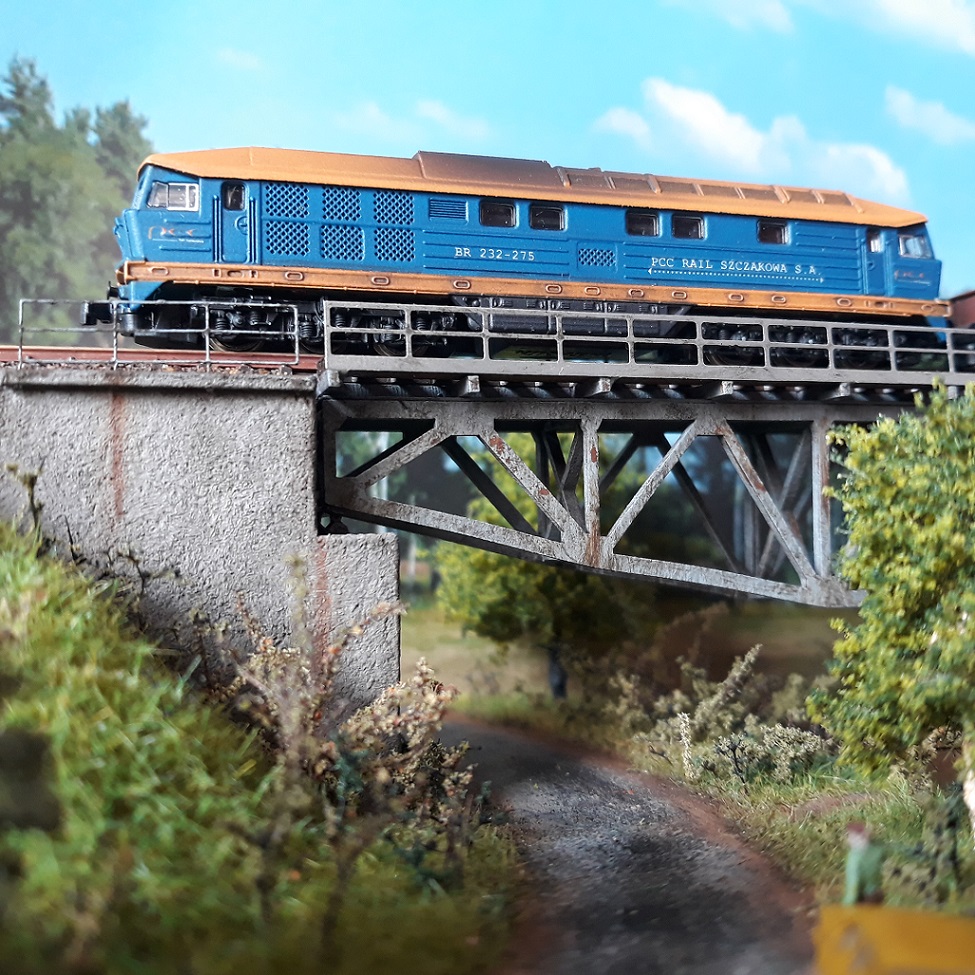

No udało się obrobić fotki i coś wybrać z tego co porobiłem Wink Zapraszam do prezentacji mojej BR 232-275 PCC w skali 1:220 zrobionej na bazie modelu 88134.




25-02-2018 22:33
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
Zdrada69 Offline
Admin Junior
******

Liczba postów: 2.091
Dołączył: Jan 2015
Reputacja: 29
Post: #12
RE: BR 132 - Marklin 88134 i inne
Super
26-02-2018 22:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #13
RE: BR 132 - Marklin 88134 i inne
Dzięki Smile

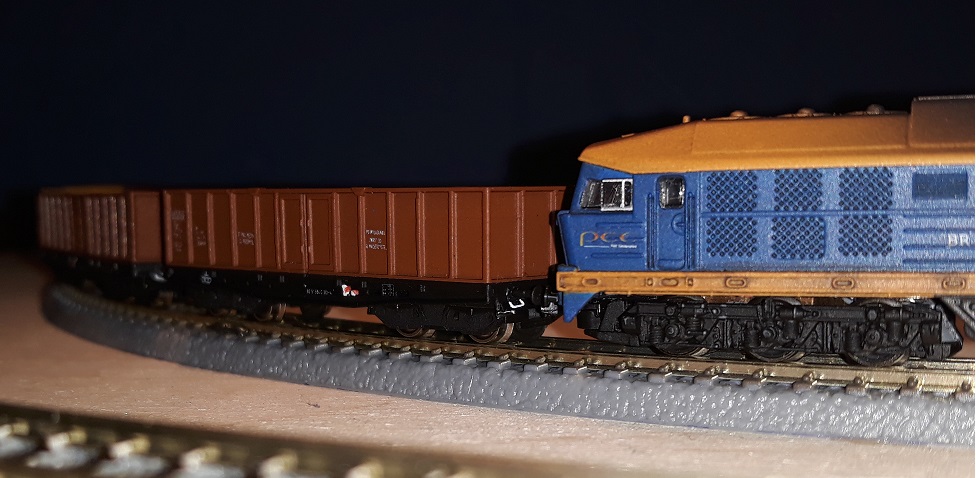

Jeszcze parę fotek Ludmiły... tutaj z jazd testowych

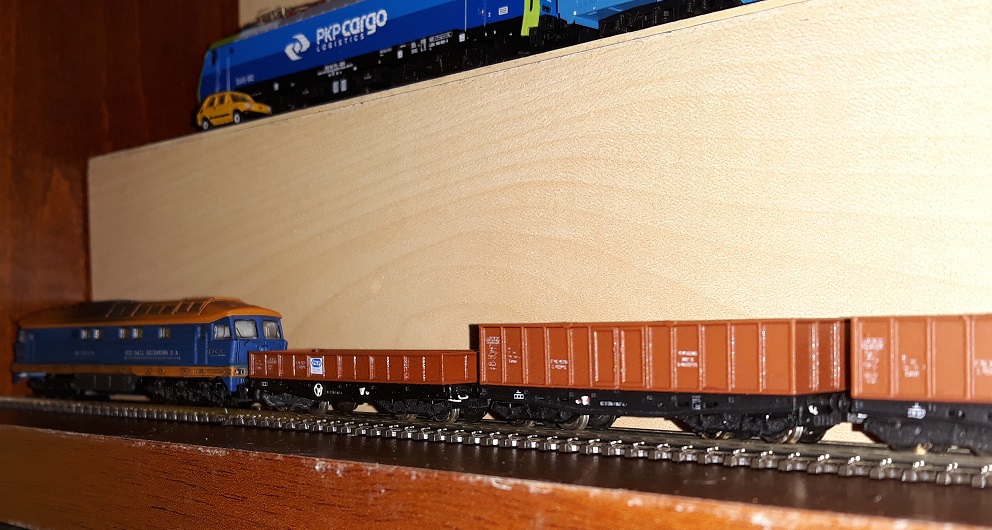

i z gabloty Wink


Mam ogromną chuć na zrobienie BR 232 w barwach EWR Wink
26-02-2018 22:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
Marcin Offline
Znany
**

Liczba postów: 102
Dołączył: Oct 2015
Reputacja: 0
Post: #14
RE: BR 132 - Marklin 88134 i inne
(25-02-2018 22:33)pado napisał(a):  Niebawem pojawi sie kolejna Wink
No udało się obrobić fotki i coś wybrać z tego co porobiłem Wink Zapraszam do prezentacji mojej BR 232-275 PCC w skali 1:220 zrobionej na bazie modelu 88134.

Coś pięknego Smile Patyna powala pokłon A drzewka robiłeś sam czy kupne?
01-06-2018 17:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #15
RE: BR 132 - Marklin 88134 i inne
Drzewka kupione od kolegi FREON'a - Krakowski producent drzewek Wink
02-06-2018 18:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
Bohun Offline
Typowy MiKol i modelarz.

Liczba postów: 3
Dołączył: Apr 2018
Reputacja: 0
Post: #16
RE: BR 132 - Marklin 88134 i inne
Za**biście wyszła Ci ta ludmiła wow! Ta patyna dodaje tylko uroku... Szkoda, że ja nie mogę sobie na takie coś pozwolić .
03-06-2018 14:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #17
RE: BR 132 - Marklin 88134 i inne
Ja też tak swego czasu myślałem. Ale się zaparłem i uzbierałem kaskę a potem przerobiłem.... choć było to dla mnie wyzwanie. Czekam na kolejną ludmiłkę bo mam chęć na model w barwach EastWestRailways Smile
04-06-2018 07:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
DrCode Offline
Znany
**

Liczba postów: 163
Dołączył: Sep 2017
Reputacja: 4
Post: #18
RE: BR 132 - Marklin 88134 i inne
Swietna robota Szymon :-) Wyglada super :-)

*** Nie bede zmienial skali na Z, nie bede zmienial skali na Z.... **** Wink
04-06-2018 15:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
pado Offline
Moderator
****

Liczba postów: 645
Dołączył: Jan 2017
Reputacja: 12
Post: #19
RE: BR 132 - Marklin 88134 i inne
Dziękuję Smile
06-06-2018 13:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
