Jak w tytule. Które z podłączeń jest zalecane? Kupiłem kilka lamp i chciałbym je sensownie podłączyć. Tak na marginesie elektryk ze mnie żaden.

Równolegle.

Syndrom starych (z czasów PRL) światełek choinkowych połączonych szeregowo - szukaj tej jednej, która się przepaliła - bo reszta wtedy też nie świeci.

(19-02-2013 16:51)Bubek napisał(a): [ -> ]Jak w tytule. Które z podłączeń jest zalecane? Kupiłem kilka lamp i chciałbym je sensownie podłączyć. Tak na marginesie elektryk zemnie żaden.

Opis połączeń

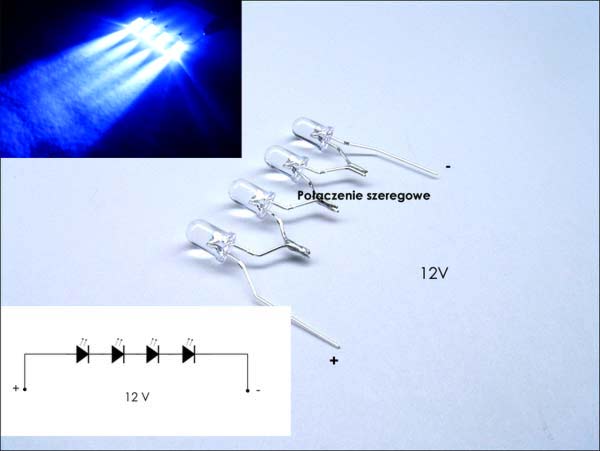

Połączenie szeregowe <<<<
[attachment=621]

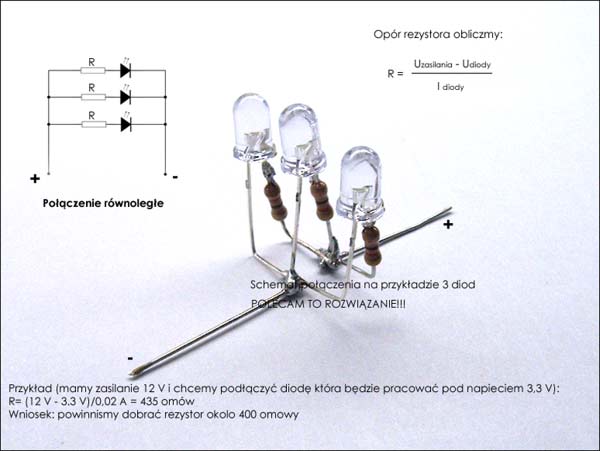

Połączenie równoległe <<<<
[attachment=622]

Czy w połączeniu równoległym nie może być tylko jeden
rezystor o większej mocy?

(22-02-2013 18:31)DB300 napisał(a): [ -> ]Czy w połączeniu równoległym nie może być tylko jeden
rezystor o większej mocy?

Może być. Tylko licz się z tym, że będzie wytwarzał dużo
ciepła. Taka mini gorzałeczka.

(19-02-2013 16:51)Bubek napisał(a): [ -> ]Jak w tytule. Które z podłączeń jest zalecane? Kupiłem kilka lamp i chciałbym je sensownie podłączyć. Tak na marginesie elektryk zemnie żaden.

Pod spodem poglądowe rysunki podłączenia lamp.

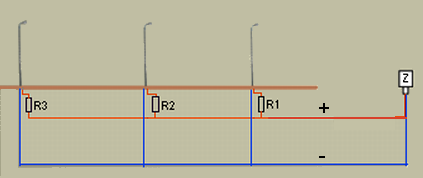

Pierwszy - zasilanie prądem stałym i napięciem np.12V.

[attachment=641]

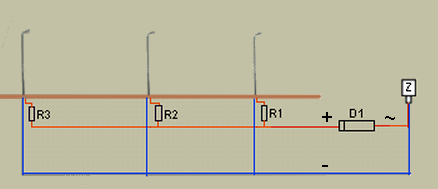

Drugi - zasilanie prądem zmiennym. Zauważ diodę prostowniczą
wstawioną przed opornikami a zasilaczem.

[attachment=642]

Przy zasilaniu zasilaczem stabilizowanym dioda prostownicza jest zbędna.

[attachment=1116]

Teraz już wiem wszystko, dzięki.

Rozumiem że najlepszym rozwiązaniem dla lamp jest połączenie równoległe?

(09-03-2016 14:32)Marcin napisał(a): [ -> ]Rozumiem że najlepszym rozwiązaniem dla lamp jest połączenie równoległe?

Dokładnie. Tak jak przedstawił MisterZ na poglądowych rysunkach, podłączenia lamp pod zasilacz.

(09-03-2016 14:37)Rysio napisał(a): [ -> ]Dokładnie. Tak jak przedstawił MisterZ na poglądowych rysunkach, podłączenia lamp pod zasilacz.

Ok. Dzięki

Mam w posiadaniu kilka klawiaturek znanych z produkcji do TT.
Mógłby ktoś podrzucić schemacik połączeń z oświetleniem?

Obrazek z internetu

(15-03-2016 10:19)Jive napisał(a): [ -> ].............Mógłby ktoś podrzucić schemacik połączeń z oświetleniem?

Jednej klawiatury czy kilku?

(15-03-2016 10:26)Pat napisał(a): [ -> ]Jednej klawiatury czy kilku?

Jednej. Na jej podstawie poradzę sobie z resztą.

(15-03-2016 10:19)Jive napisał(a): [ -> ]Mam w posiadaniu kilka klawiaturek znanych z produkcji do TT.
Mógłby ktoś podrzucić schemacik połączeń z oświetleniem?

Znalazłem coś takiego przy zasilaniu prądem zmiennym

(16-03-2016 00:01)matitrix napisał(a): [ -> ]Znalazłem coś takiego przy zasilaniu prądem zmiennym

Bardzo dziękuję za pomoc

(16-03-2016 00:01)matitrix napisał(a): [ -> ]Znalazłem coś takiego przy zasilaniu prądem zmiennym

Nie bardzo łapię ten schemat Z podwójnych lamp wychodzą dwa przewody??
Jak to kurde jest zasilane Brakuje co najmniej jednego przewodu

(11-01-2017 15:11)Rico napisał(a): [ -> ]Nie bardzo łapię ten schemat Z podwójnych lamp wychodzą dwa przewody??
Jak to kurde jest zasilane Brakuje co najmniej jednego przewodu

To takie uproszczenie na rys.

(16-03-2016 00:01)matitrix napisał(a): [ -> ]Znalazłem coś takiego przy zasilaniu prądem zmiennym

Można jakoś jaśniej wyjaśnić? Lampa podwójna a dwa przewody?

(23-10-2021 10:46)Wiko napisał(a): [ -> ]Można jakoś jaśniej wyjaśnić? Lampa podwójna a dwa przewody?

Producenci taśmowi oferują lampy podwójne z wyprowadzeniem tylko jednej pary przewodów. Łączenie i parowanie odbywa się gdzieś w środku lamy. Jest to wygodne, ale daje małe pole do popisu w przypadku stosowania lampy. Nie możemy na przykład włączać lub wyłączyć każdej oprawy oddzielnie. Lub zastosować na jednej z nich np efektu mrugania, symulując przykładowo zapalanie się jarzeniówki. W przypadku lamp cztero przewodowych możemy nimi sterować już cyfrowo wykorzystując różne efekty, oferowane przez dekodery przeznaczone do tego celu. Na rynku tego typu rozwiązanie oferuje firma OMKIA/OMAK. Która pozostawia swoim klientom pełną swobodę działania.
Posługując się tym samym rys. kolegi matitrix, zobrazowałem metodę podłączenia lamp podwójnych na przykładzie w/w producenta z wyprowadzonymi czterema przewodami.
Na rysunku są co prawda, ale dołączyłem stosowne opisy sugerujące już odpowiednie połączenie.
Myślę, że już prościej nie da się wytłumaczyć.

Dzięki za wyjaśnienie
