Modelarstwo kolejowe wielkości Z -1:220

Cześć. Aby może ułatwić jakieś możliwości adaptacji podwozia pod budowę taboru PKP, pasuje znać pewne wyjściowe wymiary.
Wg mnie jako takiego co czasem coś projektuje są to:
- rozstaw osi w wózku
- rozstaw osi skrętu wózków
- długość i szerokość konstrukcji ramy modelu
i chyba tyle. Jako przykład wrzucam parę fotek mojej ludmiły którą dziś rozebrałem i pomierzyłem aby zamontować dekoder dzwięku od Velmo
Poniżej fotki z głównymi wymiarami modelu
[attachment=1344]
[attachment=1345]
oraz już rozebranego bez płytki sterującej...
[attachment=1346]

Analizując wymiary na szybko, Ludmiła mi świetnie pasuje jako baza pod budowę SP 47 mając jej dane z książki Bogdana Pokropińskiego "Lokomotywy spalinowe produkcji polskiej"

Świetny fachowy foto opis

(05-04-2017 10:43)Marcin napisał(a): [ -> ]Świetny fachowy foto opis

Dziękuję za miłe słowo.

Tu jeszcze link z pierwszego testu sounda w tej maszynie...

https://www.youtube.com/watch?v=9sXovLcN...e=youtu.be

---

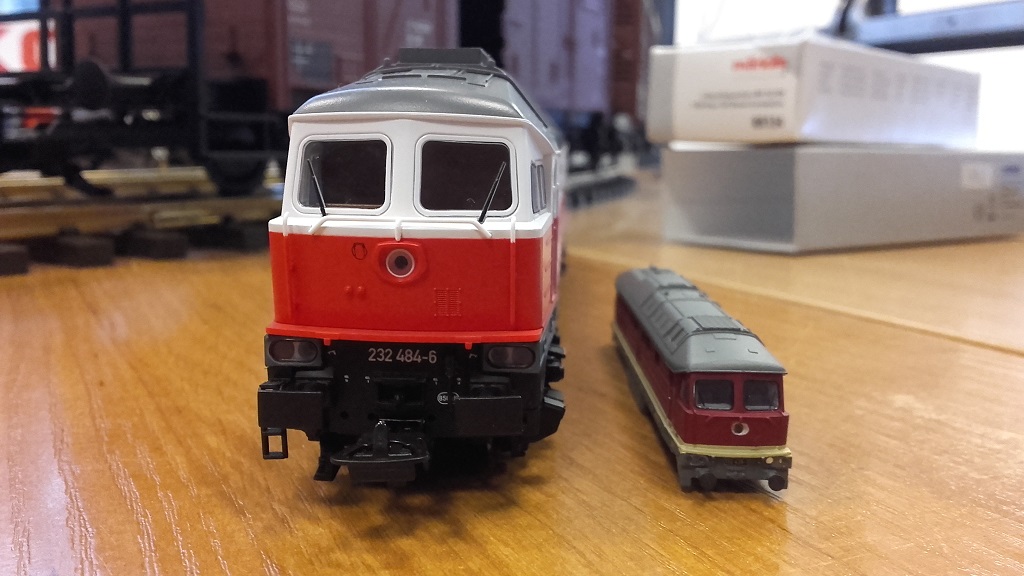

Prosto i łatwo tego loka przerobić na to
[attachment=1446][attachment=1447][attachment=1448]

(03-12-2017 22:47)pado napisał(a): [ -> ]Prosto i łatwo tego loka przerobić na to

DB Cargo, najłatwiej przerobić z czerwonej Ludmiły DB. Pech, że tej nawet na eBayu nie mogłem wypatrzyć. Do kupienia jest żółta. Plus taki, że nówka sztuka i nawet nie magazynowa przez dłuższy czas.

No ale malować i tak trzeba;/ mnie żal się rozstawać z DR....bo aż z USA ją ściągałem (za darmo) no ale jakoś tak wole nasze rodzime maszyny....

---

Jakos tak ostatnio przestał mi podchodzić tabor zachodni, więc zdecydowałem że postaram się przerobić swoją obecnie posiadana budę Ludmiły na taką co śmigała po Polsce Mowa tutaj o wersji z Jaworzno Szczakowej - PCC Biorąc pod uwagę dostępność kalek, sprawa wydawała się tym bardziej przesądzona

Proces przygotowania i malowania jest prosty:
1. Mycie w wamodzie do farb akrylowych. Cała malatura DR z IV epoki zeszła po 20 minutach...
[attachment=1552] tu model widoczny na podstawce. zrobionej z kawałka listewki ze skleji przyklejonej na kilka klocków LEGO i owiniętych taśma malarską.

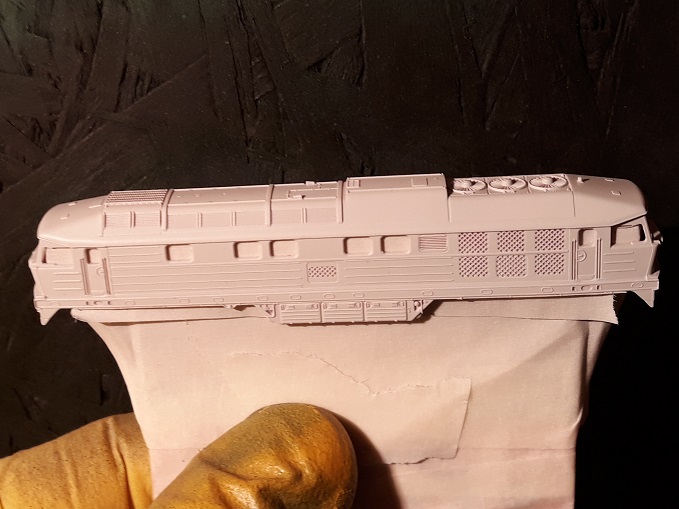

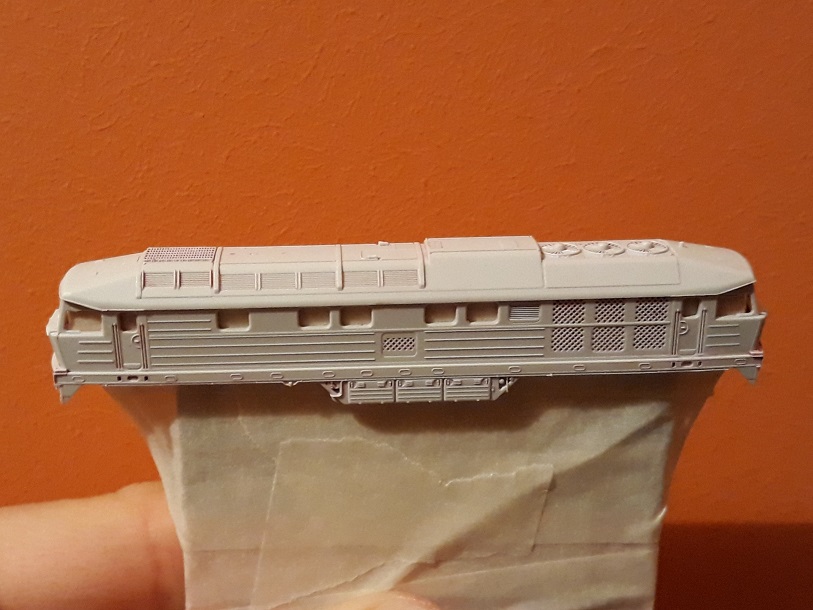

2. Podkład.... sprawa szybka i łatwa
[attachment=1553]
3. Malowanie dachu po wcześniejszym zamaskowaniu ścianek bocznych....
[attachment=1554]
4. PORAŻKA I BŁĄD w kolejności przyjetego malowania. Wszystko poszło znów do Wamodu. Po 20 minutach było gotowe do ponownego malowania podkładem.

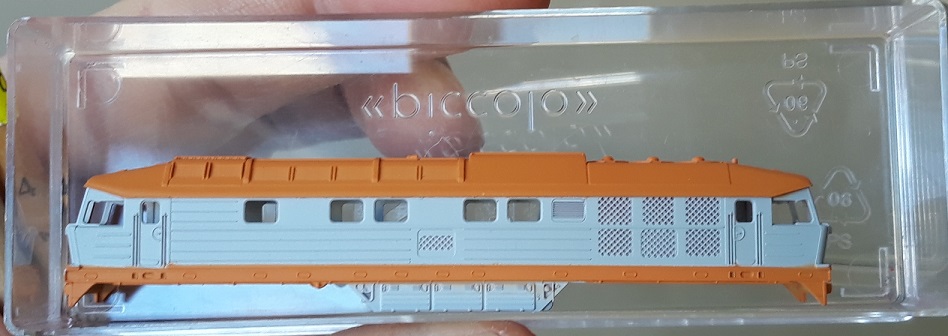

[attachment=1555] Troszkę szkoda tego malowania bo nawet fajnie wygląda na tym modelu

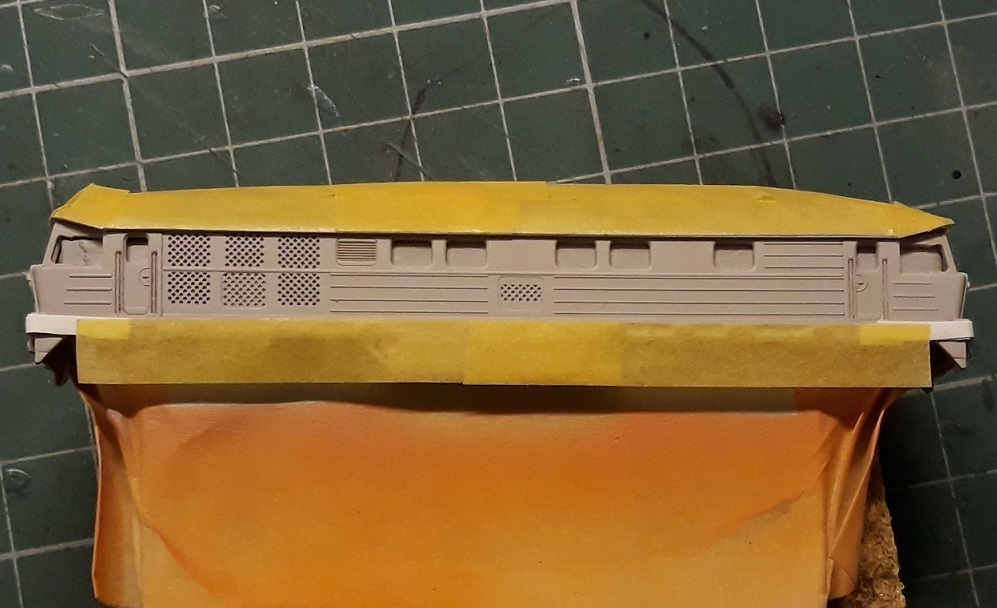

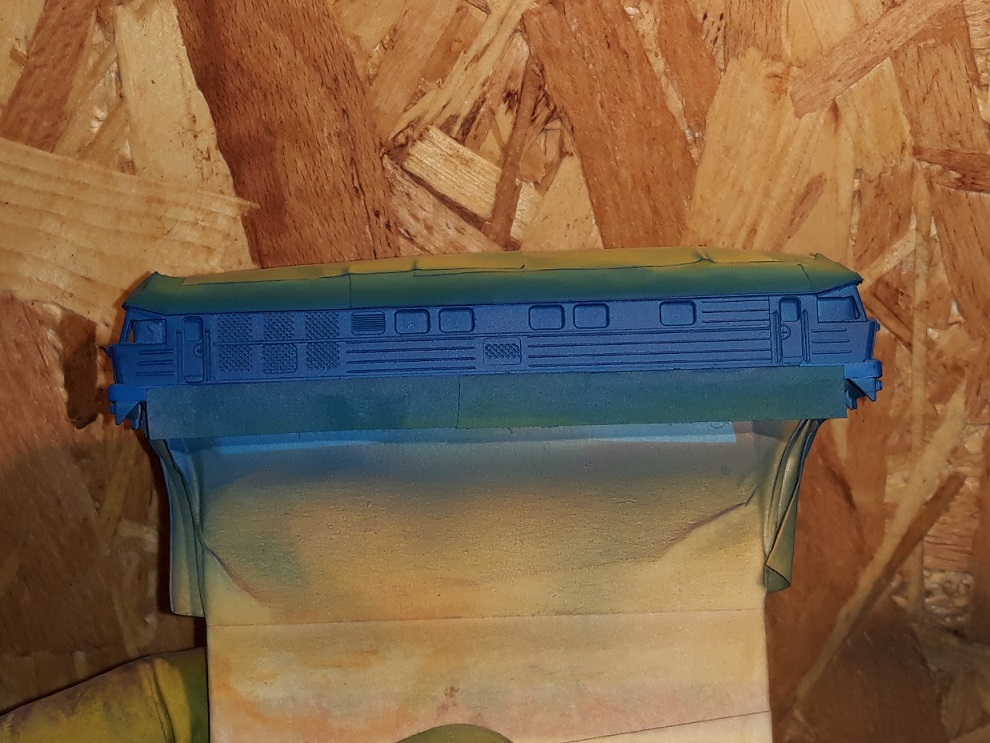

5. No nic kolejne podejście do malowania. Tym razem maskowanie dachu i listwy dolnej aby mi tego nie zasmarowało niebieskim kolorkiem....
[attachment=1556]

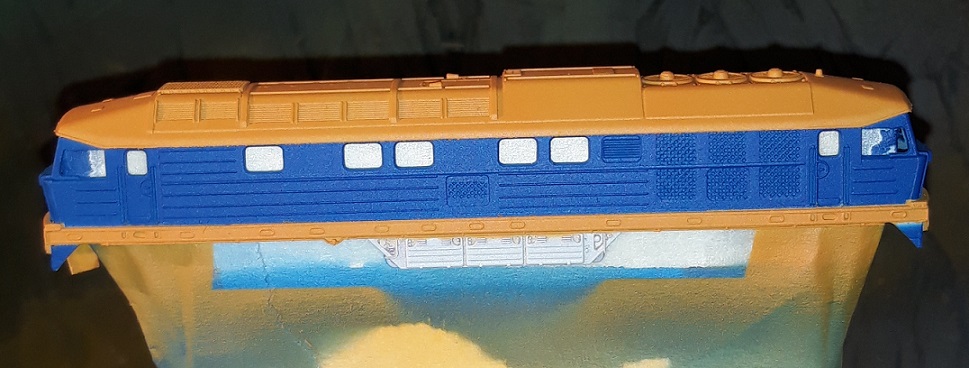

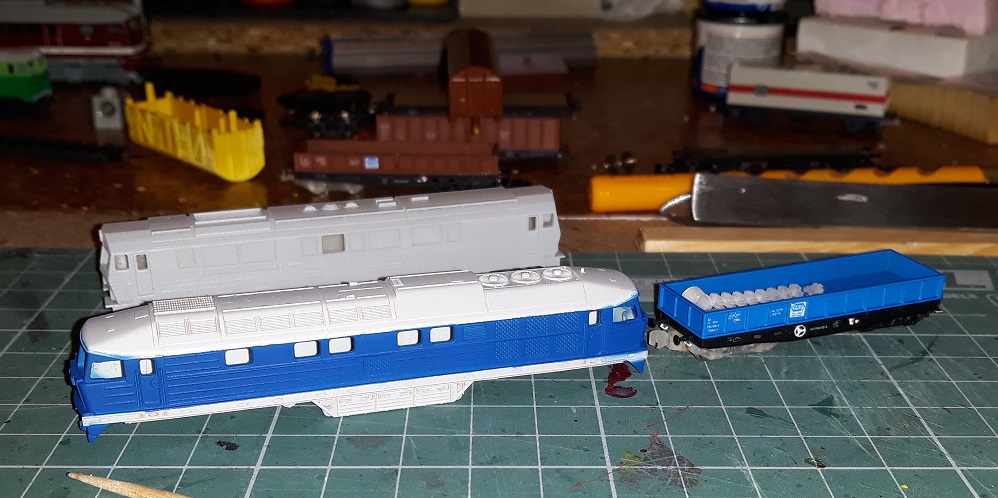

Po pomalowaniu nawet okazuje się że jakoś to wygląda....

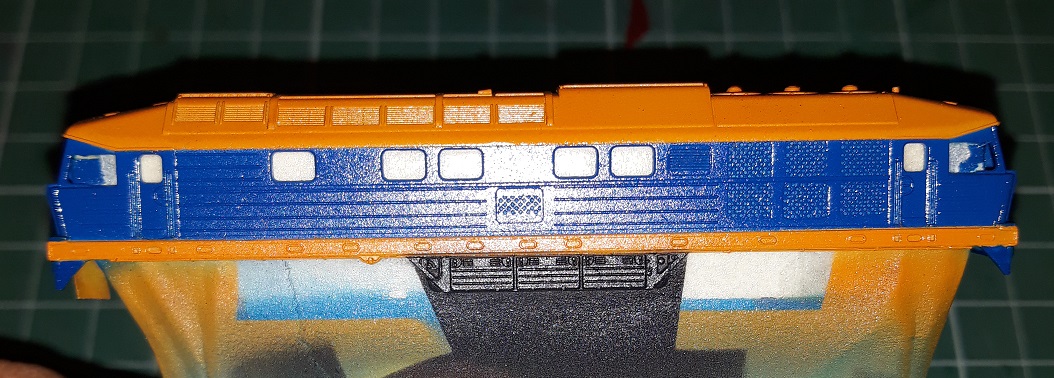

[attachment=1557] a po zdjęciu maskowania zestaw szaro/niebieski też prezentuje się ładnie
[attachment=1558]

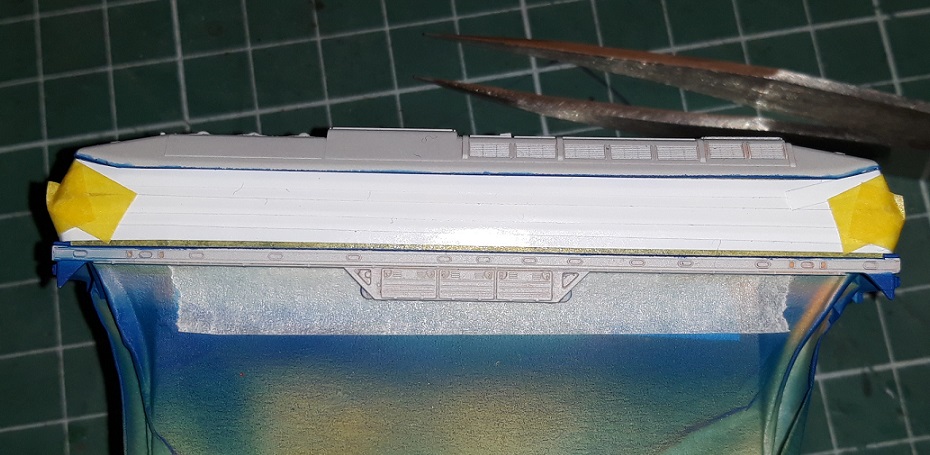

6. Kolejny etap to mumifikacja budy. Tu się strasznie bałem tego czy potem taśma mi nie zdejmie farby z podkładu. Wcześniej się tak niestety działo :/
[attachment=1559]
TUTAJ WAŻNA UWAGA:
Przed oklejaniem modelu, krawędzie dachu delikatnie przetarłem wykałaczką ścierając nadmiar farby jaka mi weszła pod taśmę.
Przed pomalowaniem pomarańczowym kolorem.... dach i listwę boczną machnąłem podkładem, aby przykryć reszki błękitu, oraz aby ułatwić krycie pomarańczowemu kolorkowi.

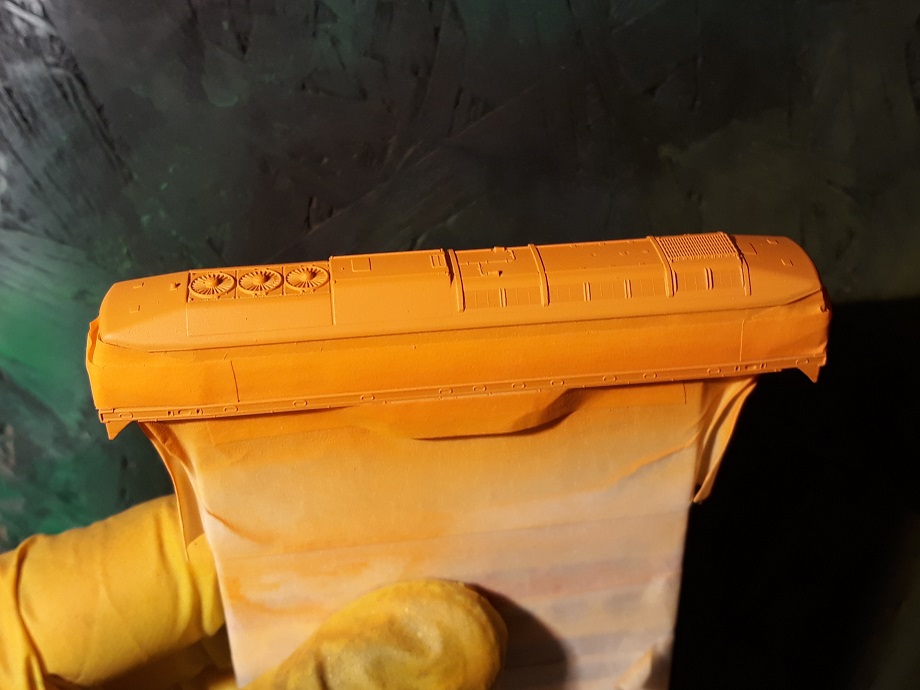

7. No i o dziwo jakoś poszło. Jeszcze tylko malowanie skrzyń akumulatorowych między wozkami, ale zakładam że z tym sobie spokojnie poradze. W sumie jest to moja pierwsza w zyciu taka przemalowanka lokomotywy. Biorąc pod uwagę efekt jaki osiągnąłem to jestem z tego bardzo zadowlony
[attachment=1560]

Ładnie to wygląda - powodzenia w dalszej pracy.

Dzięki.... mam nadzienę że najtrudniejszy etap za mną....co nie zmienia faktu że trzeba jeszcze się mocno postarać....

---

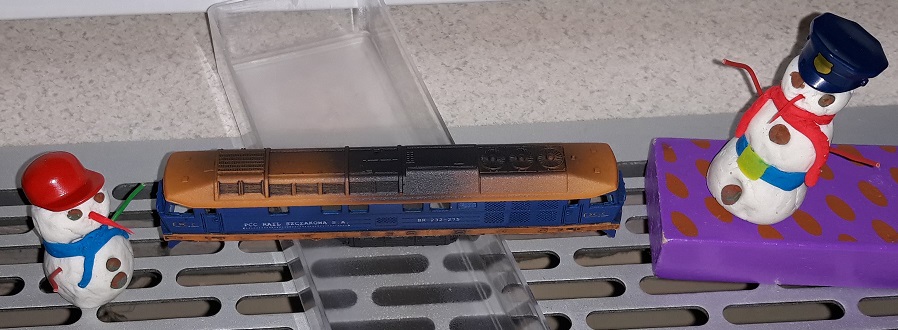

Poszedłem za ciosem Wymalowałem budę do końca... teraz kalki i patyna
[attachment=1561]

(18-02-2018 19:10)pado napisał(a): [ -> ]Poszedłem za ciosem Wymalowałem budę do końca... teraz kalki i patyna

Ten ostatni etap to czym było malowane? Połysku dostała.

IDEA SPRAY pod kalki. Potem będzie znów błyszczący i na końcu dostanie Lakier matowy.

A potem delikatny wash i patynka Wszak ona taka czysta nie może być.... to się nie godzi

---

Jeszcze dla mojej i swojej pamięci wrzucam fotki Lidmiły od wewnątrz....

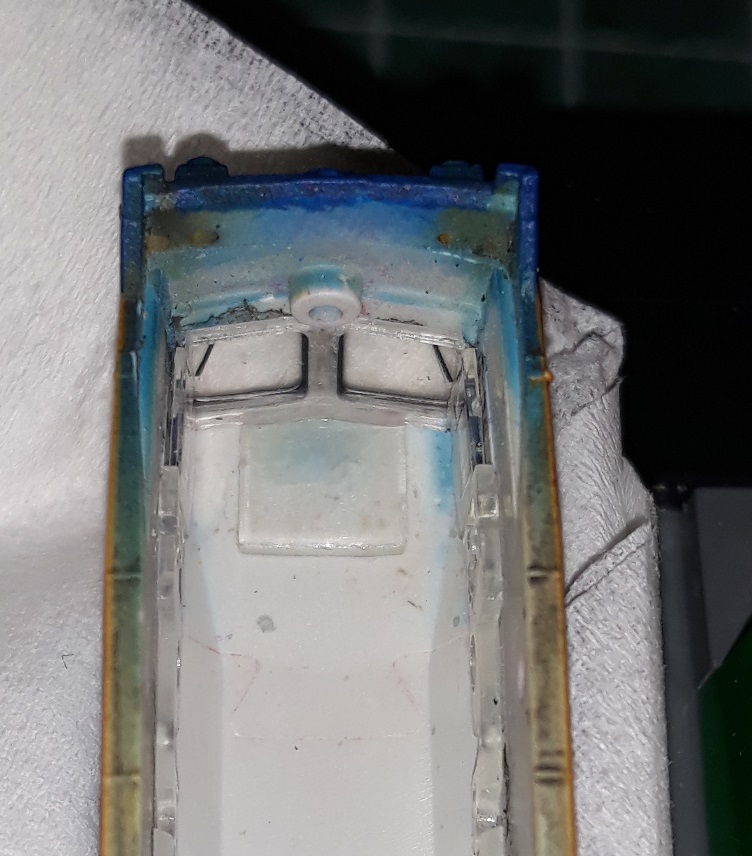

Szyby bez imitacji kabiny. Najpierw wkładamy przednie szyby, a potem na zakładkę boczne.
[attachment=1580]

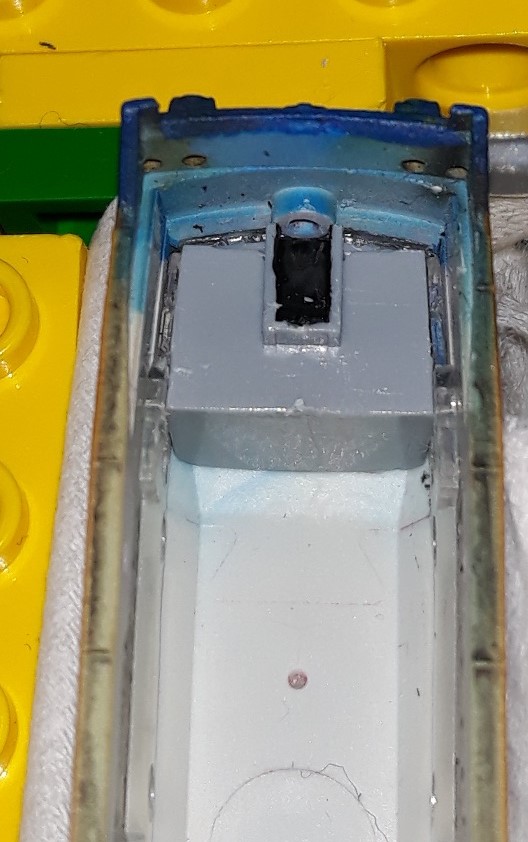

Potem wsadzamy imitację kabiny , która rozpoera szyby i je stabilizuje...
[attachment=1581]

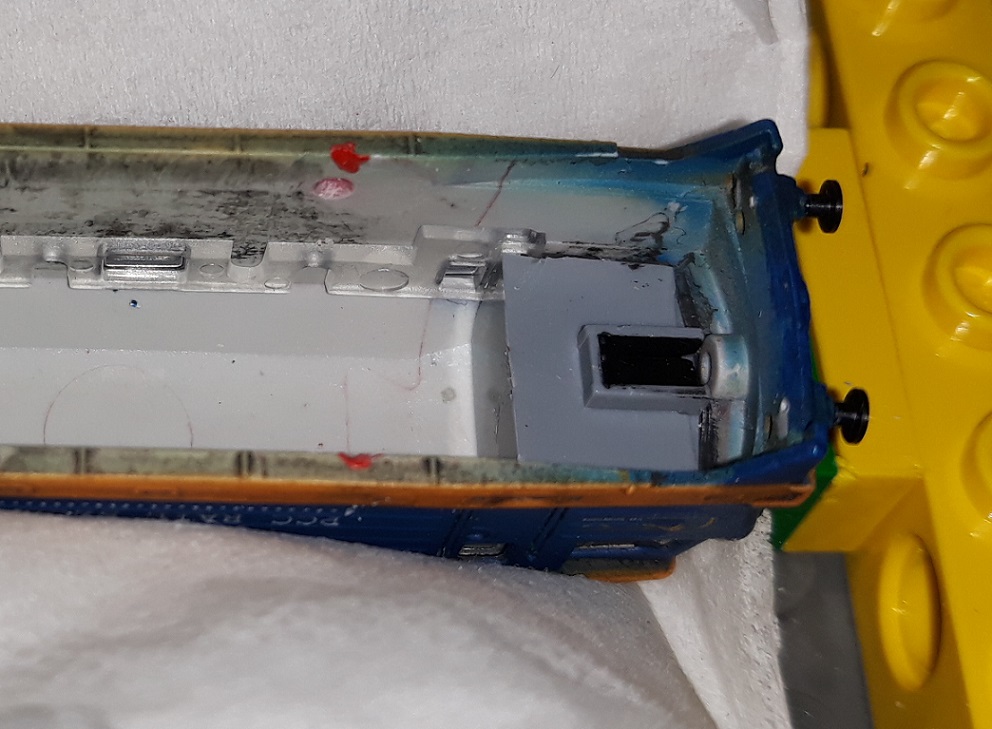

Na koniec zdecydowałem że zrobie markery gdzie wypadają dziury montażowe kabiny. Dzięki nim będę wiedział gdzie podważyć kabinę...
[attachment=1582]

Do tego doszedł bruzding na dachu. Budę uważam za ukończoną. Pozostaje jeszcze wsadzenie tylko świateł na środku czoła, ale z tym poczekam do czasu jak przyjdzie podwozie i druga buda na zmianę
[attachment=1583]

No i piękna kolejna lokomotywa !

Niebawem pojawi sie kolejna

---

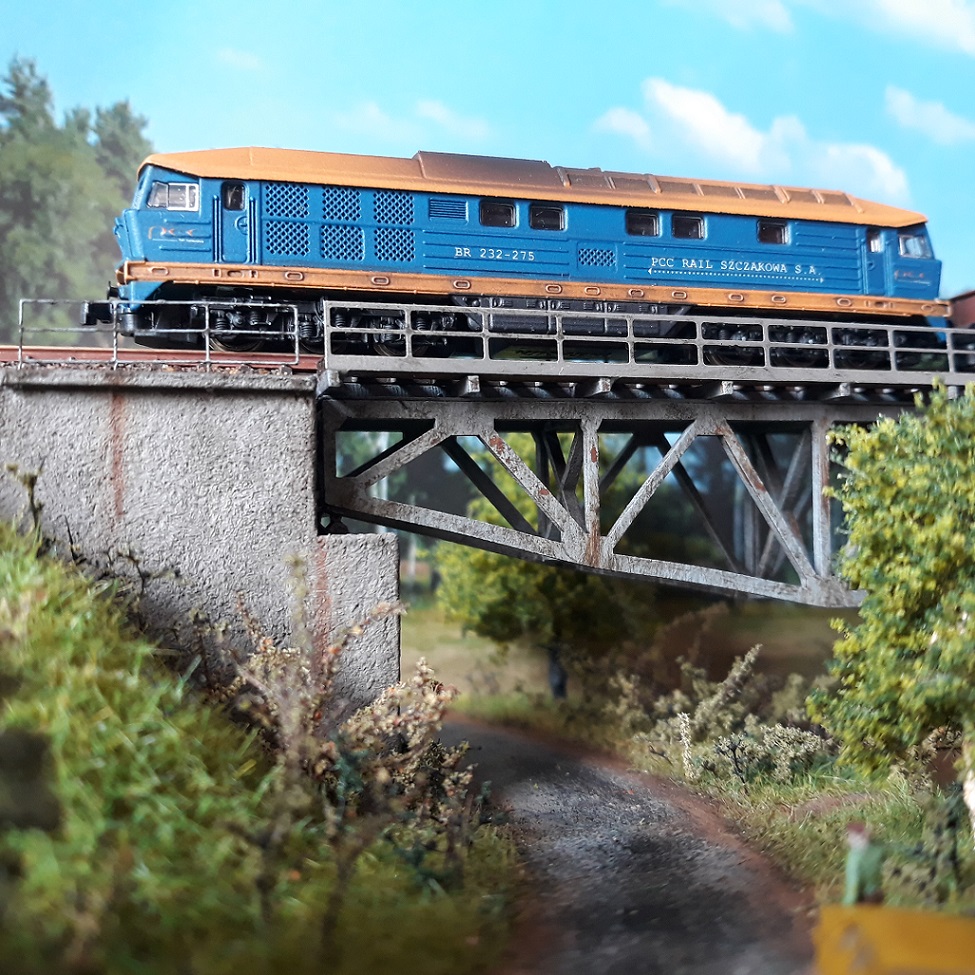

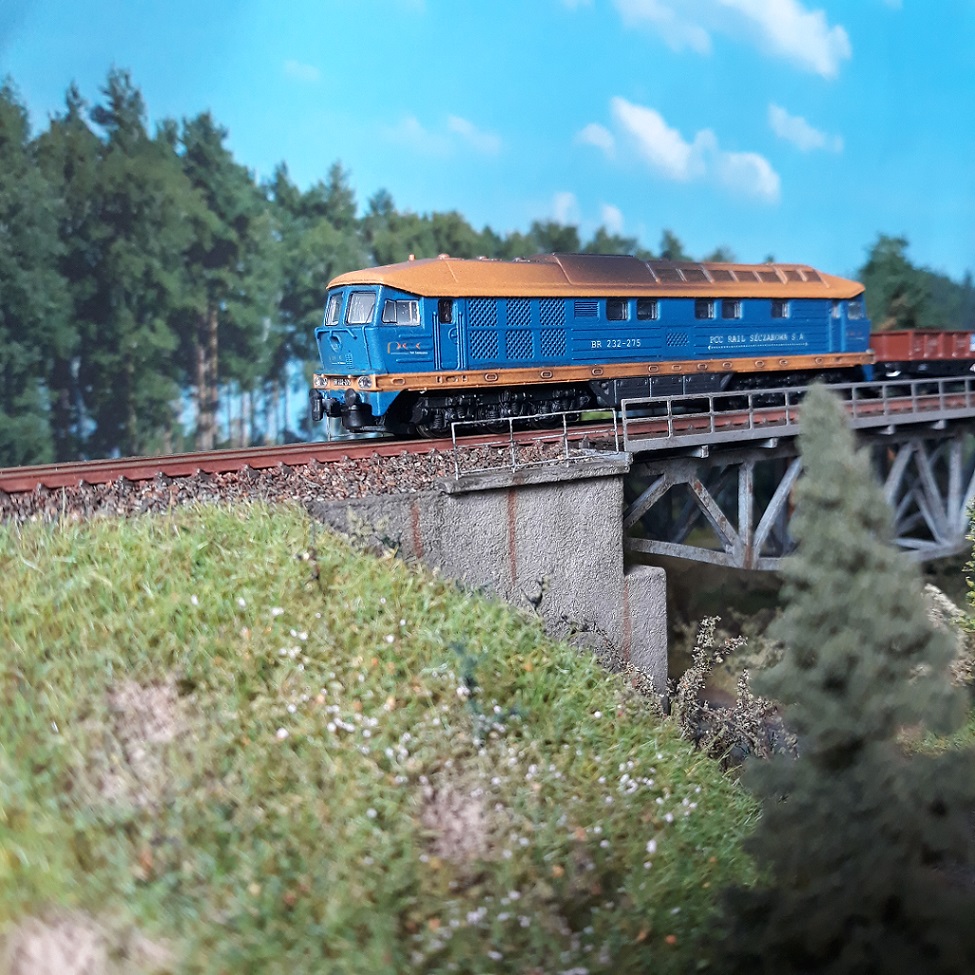

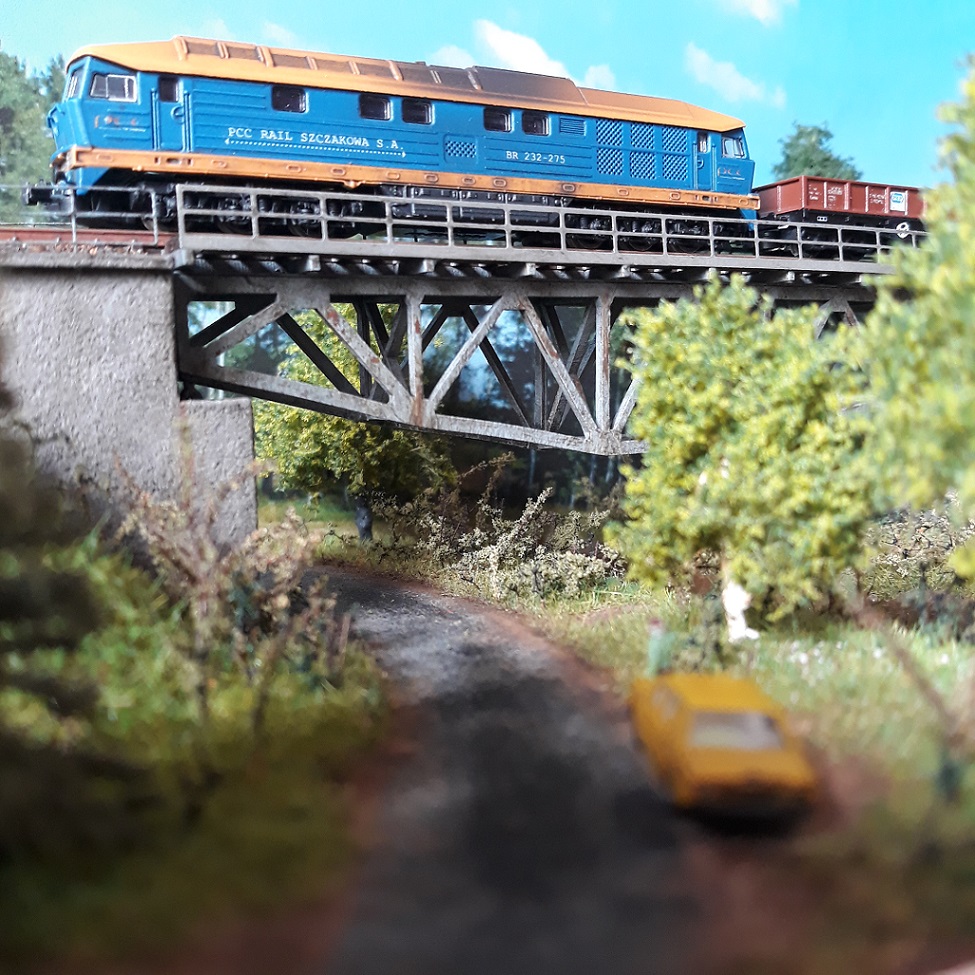

No udało się obrobić fotki i coś wybrać z tego co porobiłem Zapraszam do prezentacji mojej BR 232-275 PCC w skali 1:220 zrobionej na bazie modelu 88134.
[attachment=1586]
[attachment=1584]
[attachment=1587]
[attachment=1585]

Super

Dzięki

---

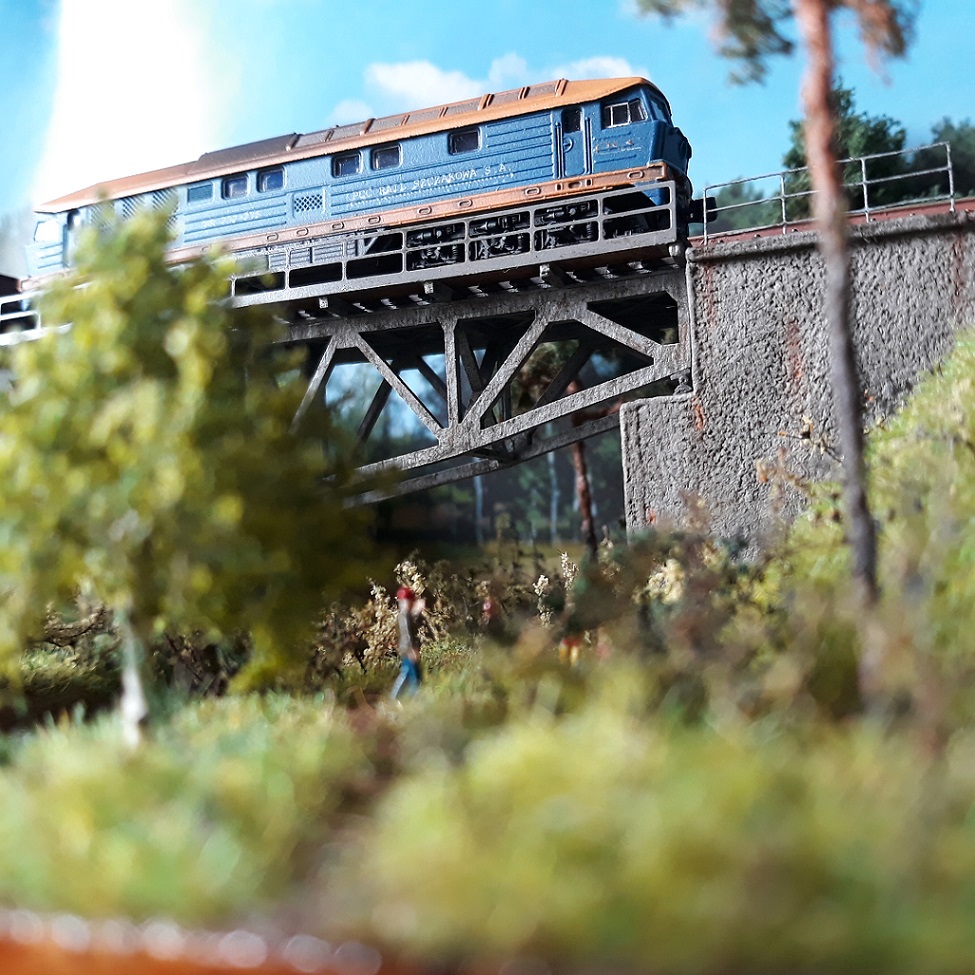

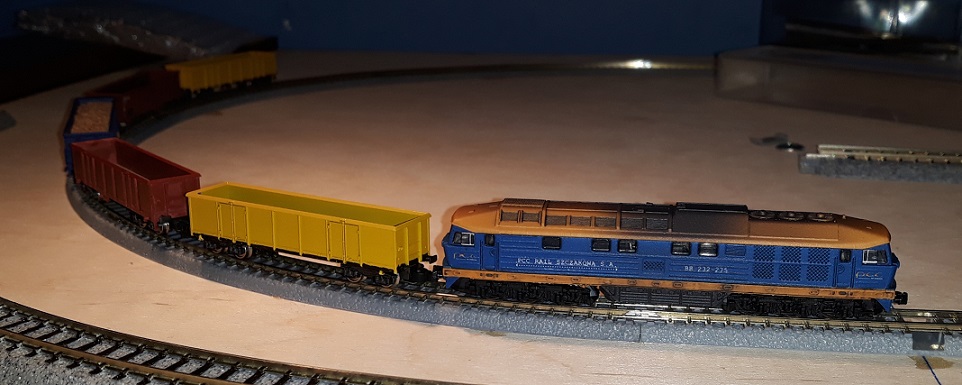

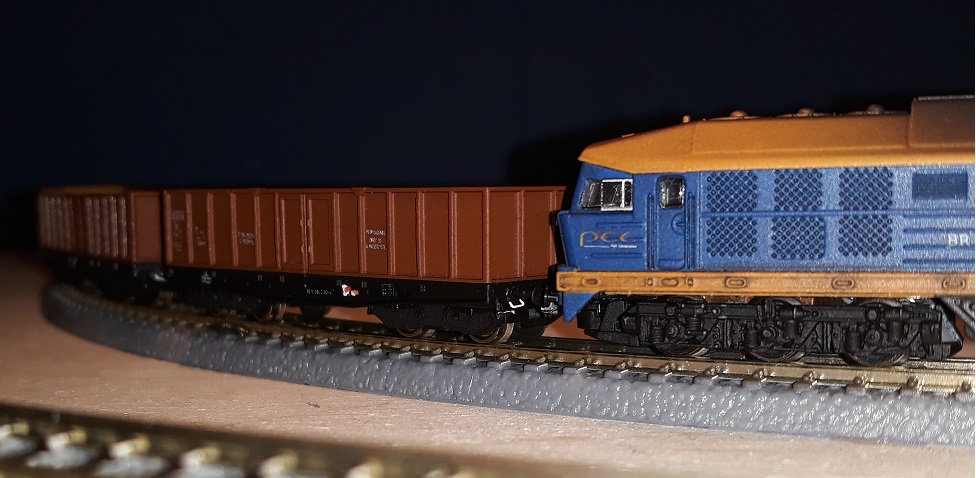

Jeszcze parę fotek Ludmiły... tutaj z jazd testowych
[attachment=1607]
[attachment=1608]

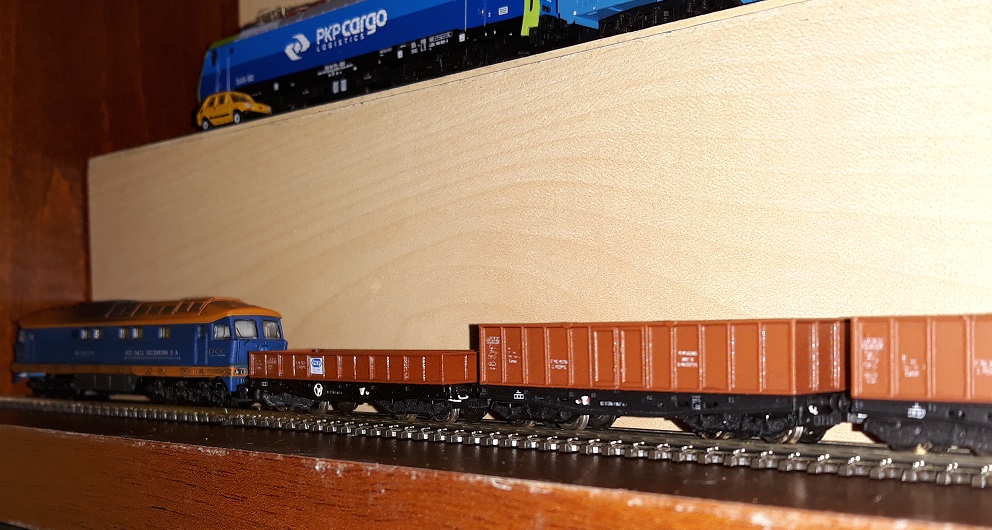

i z gabloty
[attachment=1609]

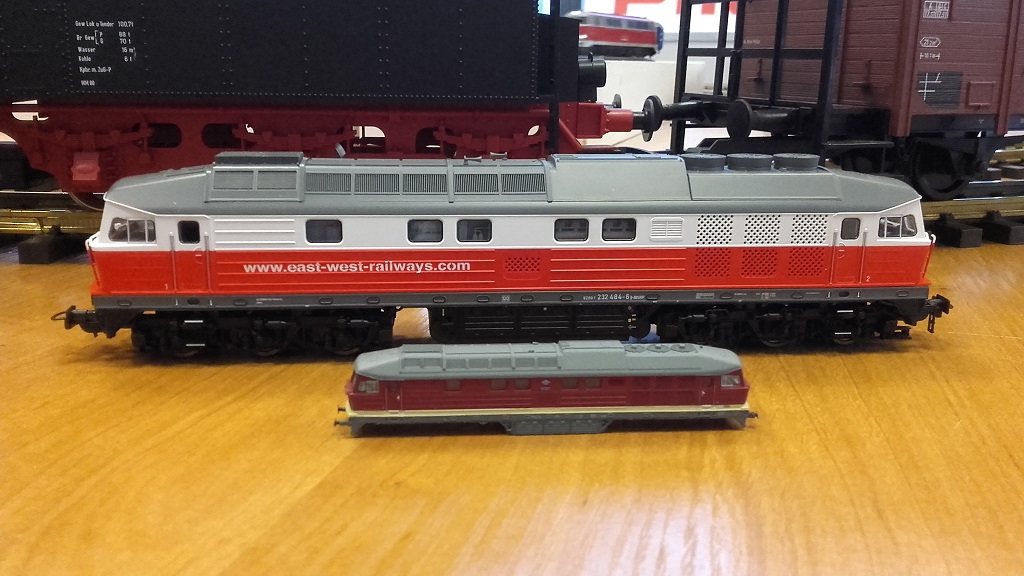

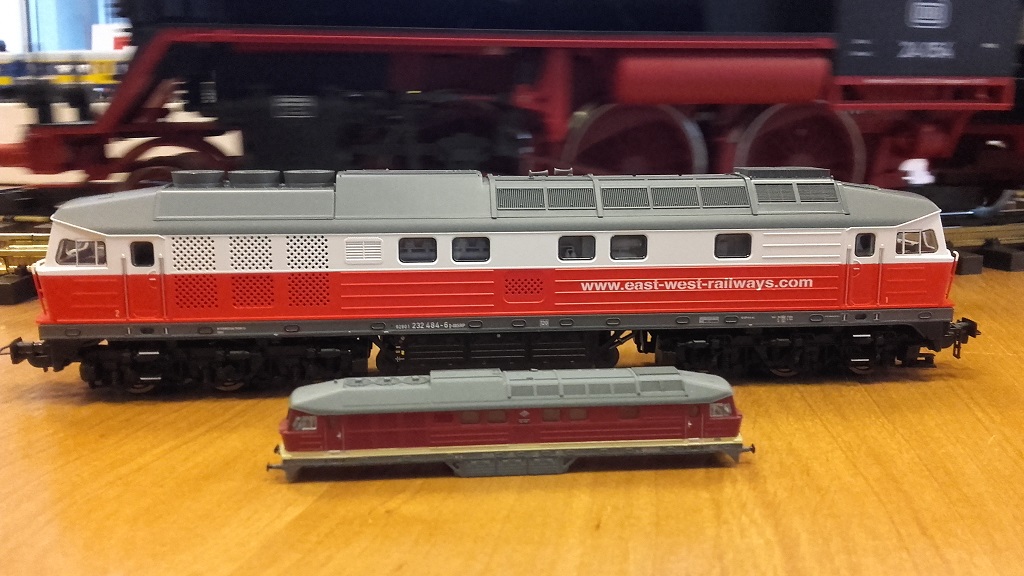

Mam ogromną chuć na zrobienie BR 232 w barwach EWR

(25-02-2018 22:33)pado napisał(a): [ -> ]Niebawem pojawi sie kolejna

---

No udało się obrobić fotki i coś wybrać z tego co porobiłem Zapraszam do prezentacji mojej BR 232-275 PCC w skali 1:220 zrobionej na bazie modelu 88134.

Coś pięknego Patyna powala A drzewka robiłeś sam czy kupne?

Drzewka kupione od kolegi FREON'a - Krakowski producent drzewek

Za**biście wyszła Ci ta ludmiła ! Ta patyna dodaje tylko uroku... Szkoda, że ja nie mogę sobie na takie coś pozwolić .

Ja też tak swego czasu myślałem. Ale się zaparłem i uzbierałem kaskę a potem przerobiłem.... choć było to dla mnie wyzwanie. Czekam na kolejną ludmiłkę bo mam chęć na model w barwach EastWestRailways

Swietna robota Szymon :-) Wyglada super :-)

*** Nie bede zmienial skali na Z, nie bede zmienial skali na Z.... ****

Dziękuję
