Modelarstwo kolejowe wielkości Z -1:220

Ostatnio w oko wpadł mi produkt Marklina-węglarka 4 osiowa o numerze katalogowym 8650.
[attachment=1539]
po analizie modelu oraz dzięki informacji z atlasu wagonów towarowych Pawła Terczyńskiego, okazuje się że to wersja wagonu która kiedyś powstała testowo w Polsce w 2 egzemlarzach, a to co jeździ w barwach prywaciarzy to ten sam projekt wagonu po lekkich modyfikacjach...

Niestety model Marklina ma zły rozstaw wózka co powoduje że wygląda karykaturalnie. Okazuje się że wystarczy gniazda troszkę rozsunąć o ok 2 mm każde i już jest właściwie
przystąpiłem do odklejenia podłogi (blaszka metalowa)
Potem ponacinałem plastikową podłogę wkoło gniazda wózka.
[attachment=1540]
całość wyciołem i obrobiłem pilnikiem i skalpelem.

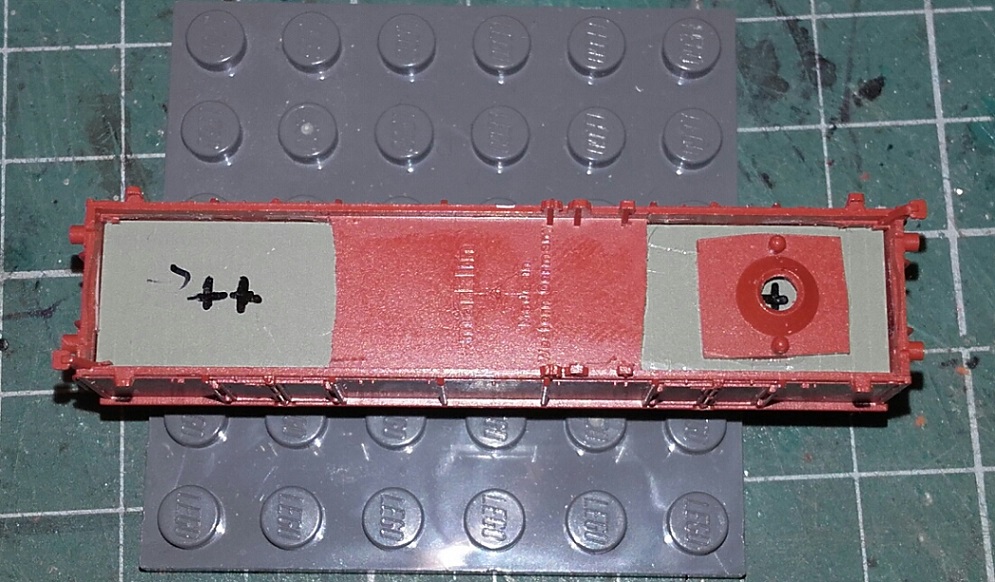

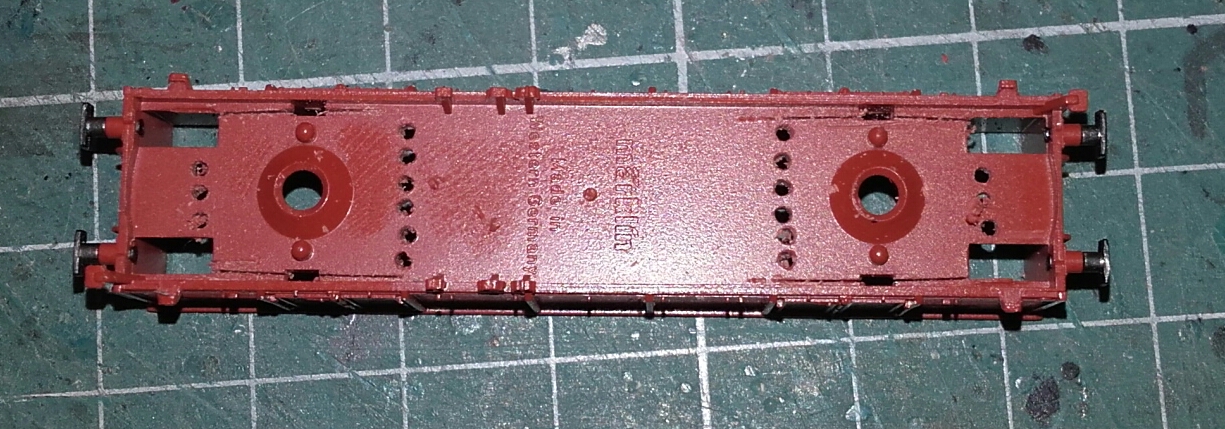

Na blaszce naniosłem środki gniazd wózka. Zbudowałem z LEGO (5x1) kopytko na którym oparłem wagon do góry nogami i wkleiłem gniazda
[attachment=1541]

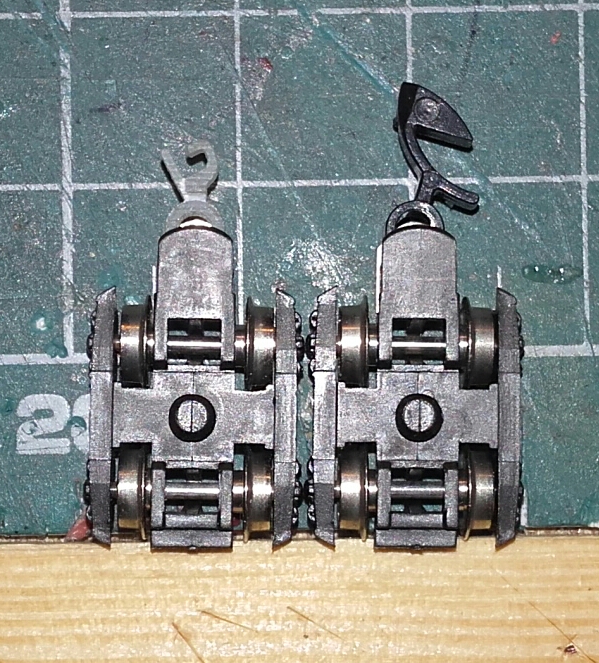

Mając nowe sprzęgi typu USA z wydruku 3D, zmieniłem jeden z nich dla testów?
[attachment=1542]

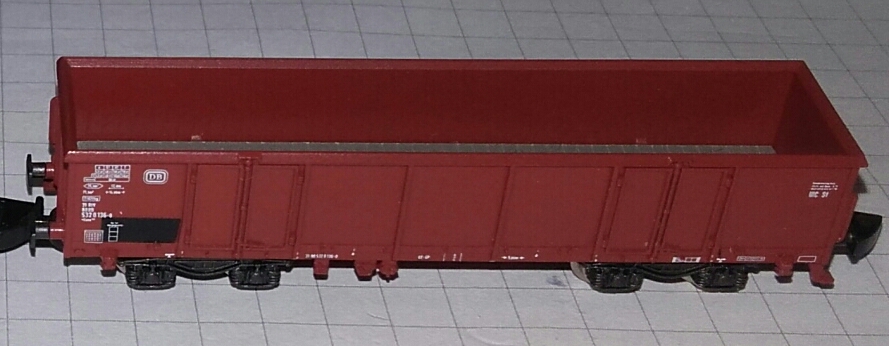

po złożeniu całość prezentuje się tak jak powinna. Przynajmniej wg mnie.
[attachment=1543]

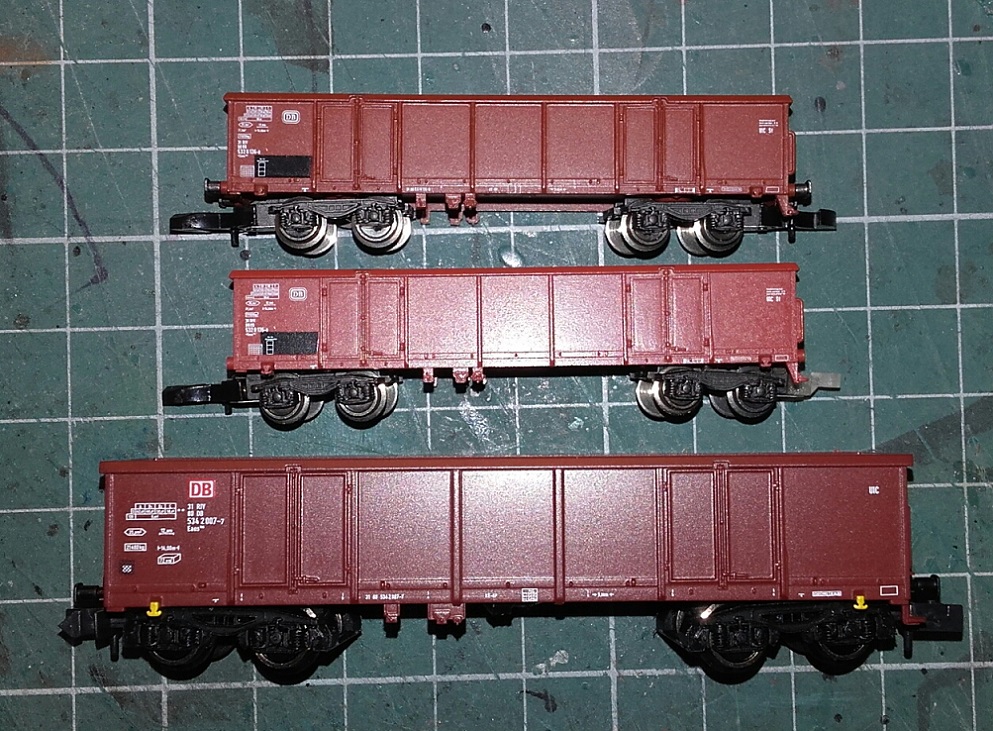

Dla porównania wagony...
od góry:
-seryjny Marklin 1:220
- przerobiony Marklin 1:220
- seryjny Fleischman w 1:160
[attachment=1544]

Czas pomyśleć o kalkach i całym składzie w barwach PTK i DBSchenker i PCC

Rozumiem, że efekt aby sprzęg nie wystawał po przesunięciu wózka, osiągnąłeś stosując te swoje własne sprzęgi? Zastanawiałeś się może nad zrobieniem własnego wózka tego typu z mocowaniem sprzęgu jak to zrobiłeś pod 401z?

Jacku nie myślałem nad tym i co więcej, nie planuje tego robić w najbliższej przyszłości. Szkoda mi czasu i kasy na prototypowanie czegoś co jest i działa wyśmienicie. Prędzej zaprojektuje sprzęg Marklina ktòry będzie skrócony o 1-2 mm lub więcej....ale uważam że jego wymiana na amerykańskie tylko poprawi wizerunek modelu

(16-02-2018 13:00)pado napisał(a): [ -> ]ale uważam że jego wymiana na amerykańskie tylko poprawi wizerunek modelu

Pisząc o wymianie na amerykański to masz na myśli ten twój zaprojektowany sprzęg czy mówisz o sprzęgu micro trains? Czy dobrze zrozumiałem rozmawiając kiedyś o Twoim sprzęgu, że on się nie spina samoczynnie z drugim sprzęgiem?

Pisząc o amerykańskim mam na myśli zarówno te z Micro Trains jak i swoje z wydruku 3D
Jeśli zaś chodzi o moje sprzęgi to tak.... moje się nie spinają bo całe jarzmo/głowica sprzęgu jest z jednego elementu Nie planuje tym manewrować po bocznicach póki co

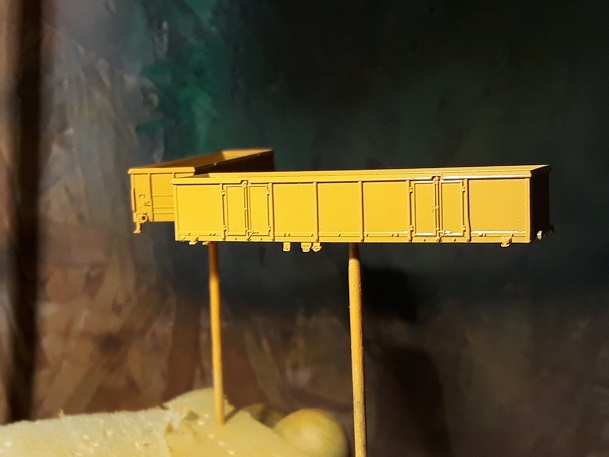

Póki co to kolejne 2 weglarki zostały przekute na normalny rozstaw wózka, a do tego dostały właściwy kolorek pod nasze 404W
[attachment=1545]
Modele już mają czarną ramę i są pokryte bezbarwnym lakierem w oczekiwaniu na kalki. Mam nadzieję że wszystko wyschnie i będzie można je dotknąć...
Fotki jutro jak będzie światło normalne

Modele sa w większym stopniu zaawansowania

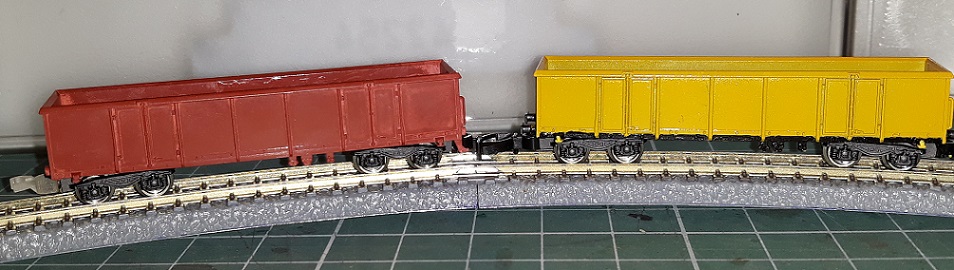

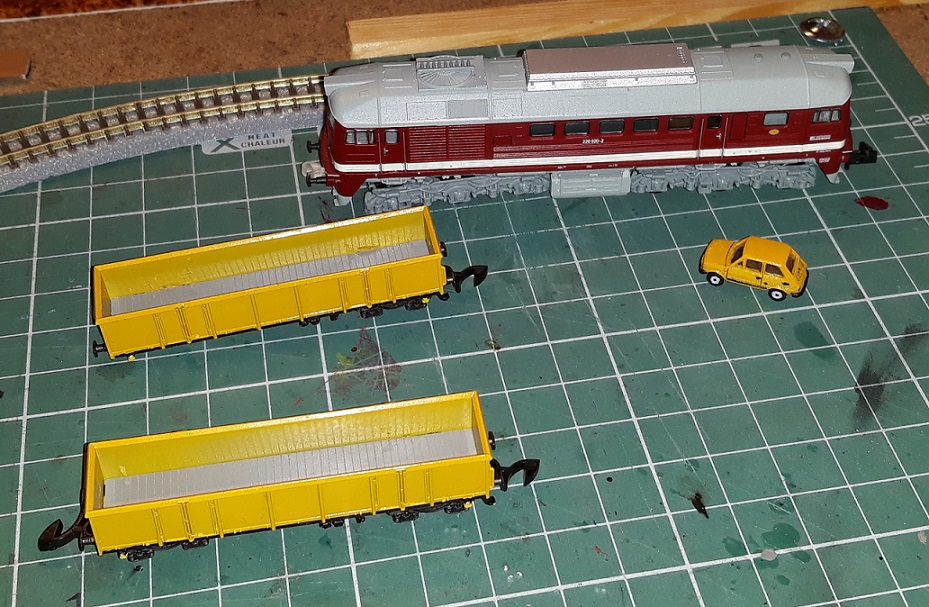

Udało się je postawić na koła, i dodatkowo w 2 wózkach zamontować czarne sprzęgi typu USA, aby sprawdzić jak to się prezentuje w realu i na torze 195 mm.
[attachment=1572]
[attachment=1573]
niestety uważam że odległość między tymi wagonami jest jeszcze za duża...Dlatego przerobiłem projekt sprzęgów na 3D i posłałem go ponownie do przedruku.
Widok wagonów jednak mnie bardzo cieszy
[attachment=1574]

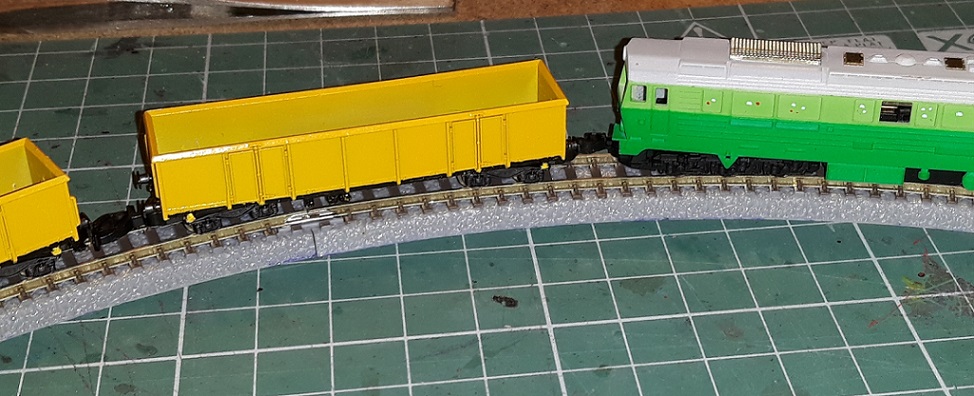

a po przypięciu do SP47 jeszcze bardziej
[attachment=1575]

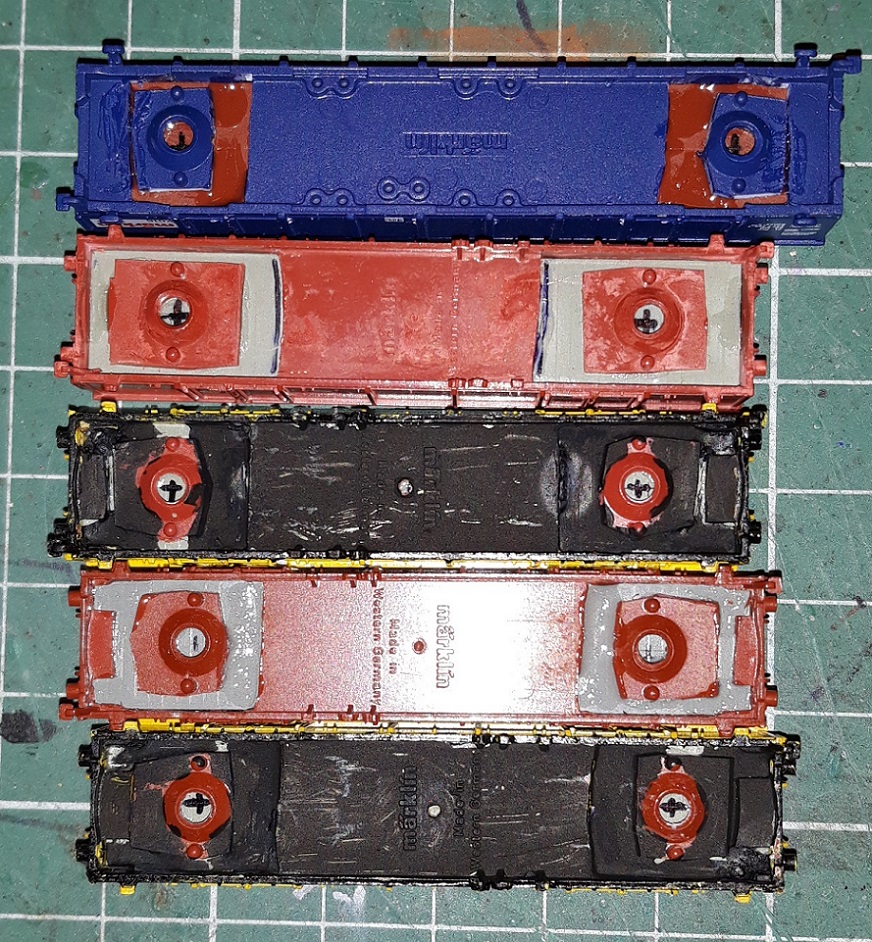

Walka z moimi węglarkami trwa. W czwartek dotarły do mnie kolejne dwie sztuki Kolejna 8650 oraz nowa forma Marklina wersja 80826 Niestety ta nowa ma też przestawione wózki z uwagi na długi sprzęg seryjny. Ja jednak nie akceptuje ani rozstawu wózka, ani kształtu sprzęgu. Dlatego przed przemalowaniem wagony przechodzą operację przestawienia gniazd czopa skrętu, a potem zmiane sprzęgu na mój drukowany
[attachment=1598]

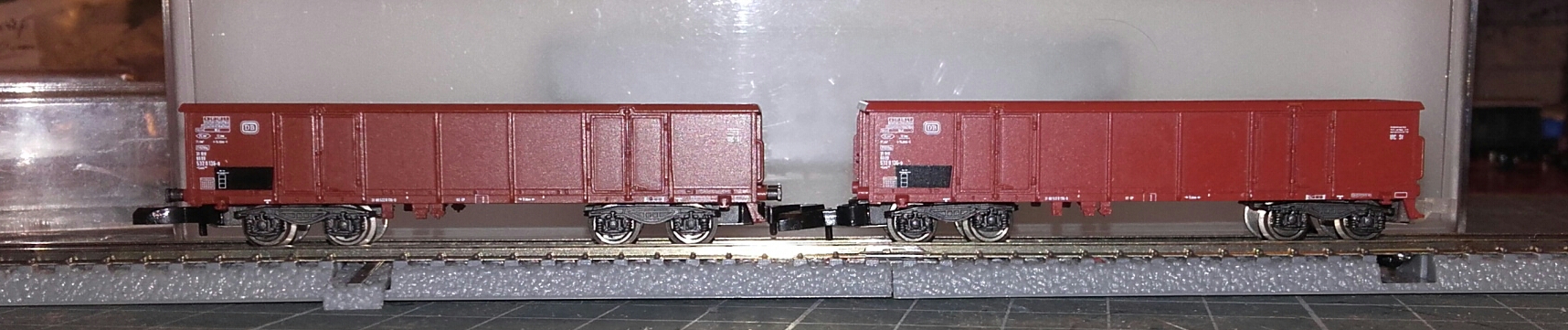

Zanim jednak podszedłem do zmiany czopów zrobiłem testy rozstawu wagonów na torach w kilku wariantach

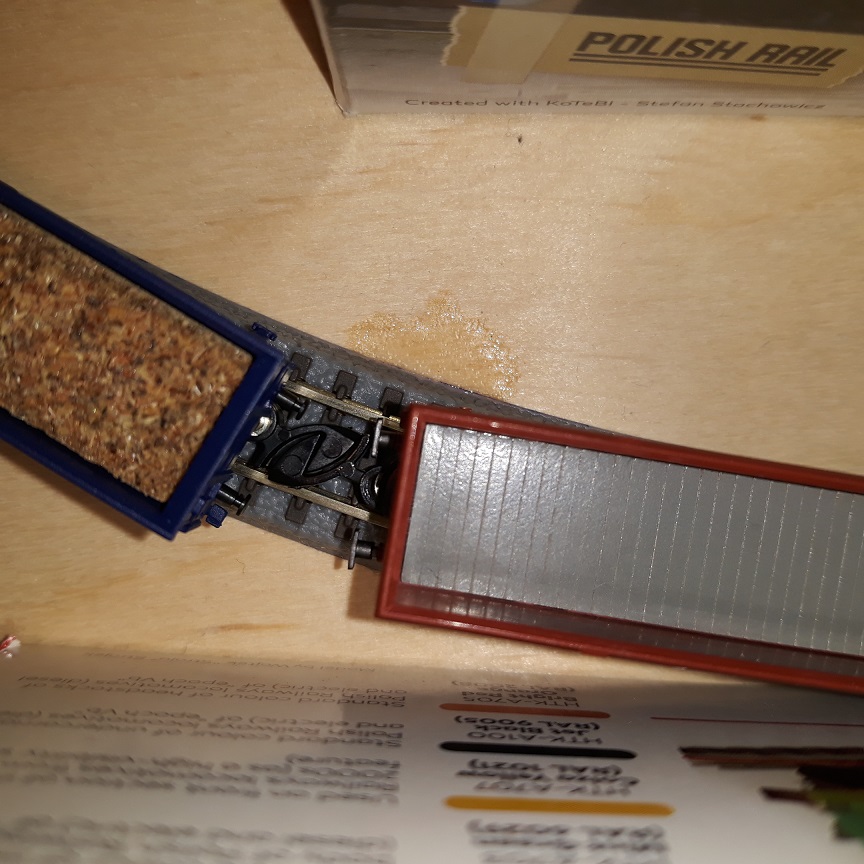

- Oryginalny układ sprzęg i seryjnie cofnięty wózek
[attachment=1599]

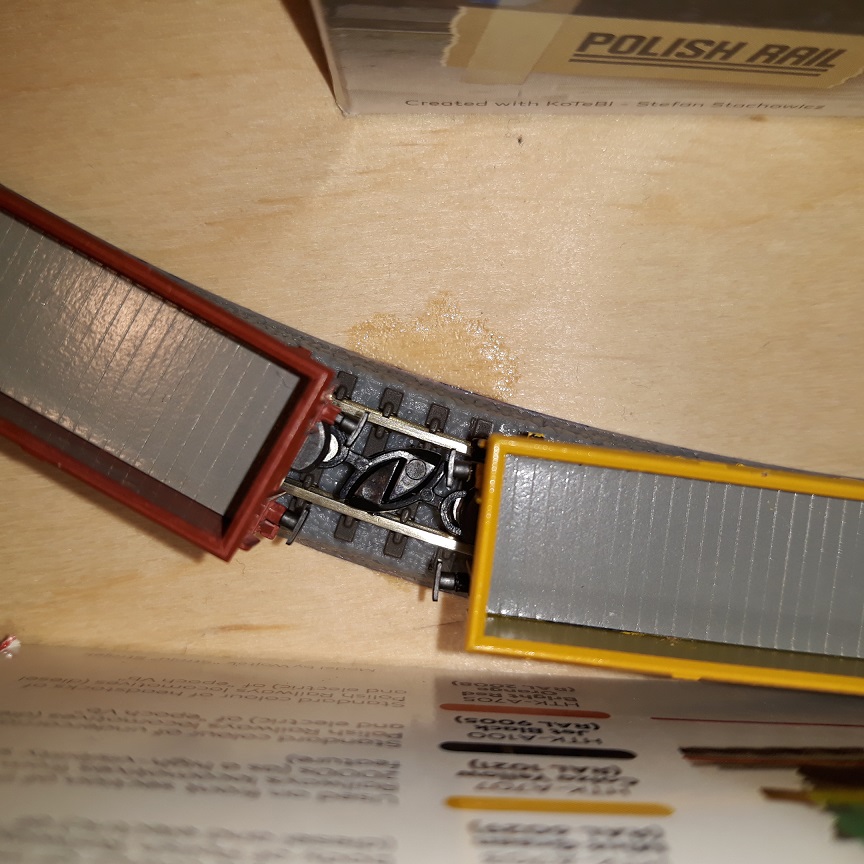

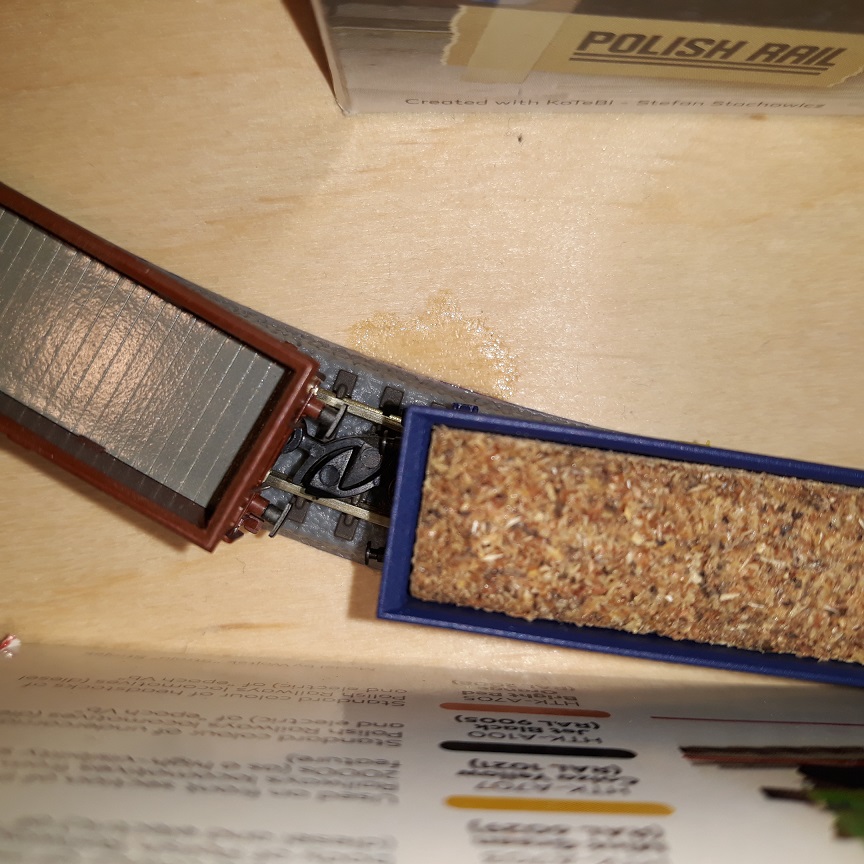

- niebieski wagon w oryginalnym rozstawem wózka, a brązowy już ze zmienionym ustawieniem czopa
[attachment=1601]
- moja modyfikacja zmiany rozstawu czopów wózka w obu wagonach, sprzęg oryginalny
[attachment=1602]

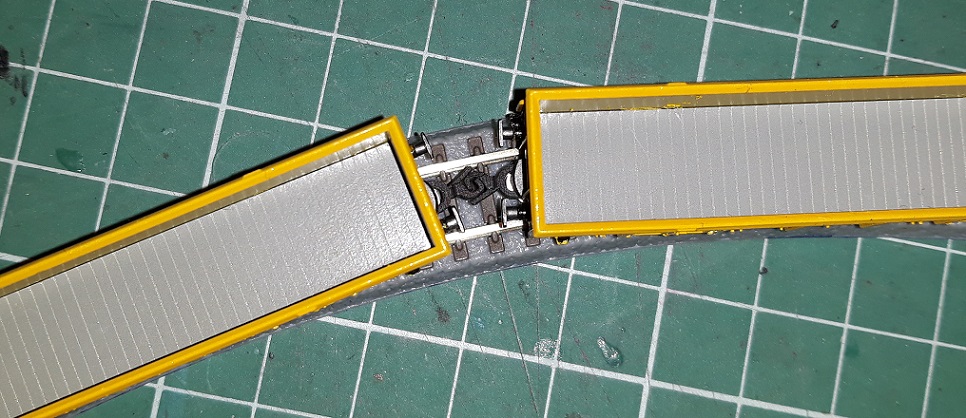

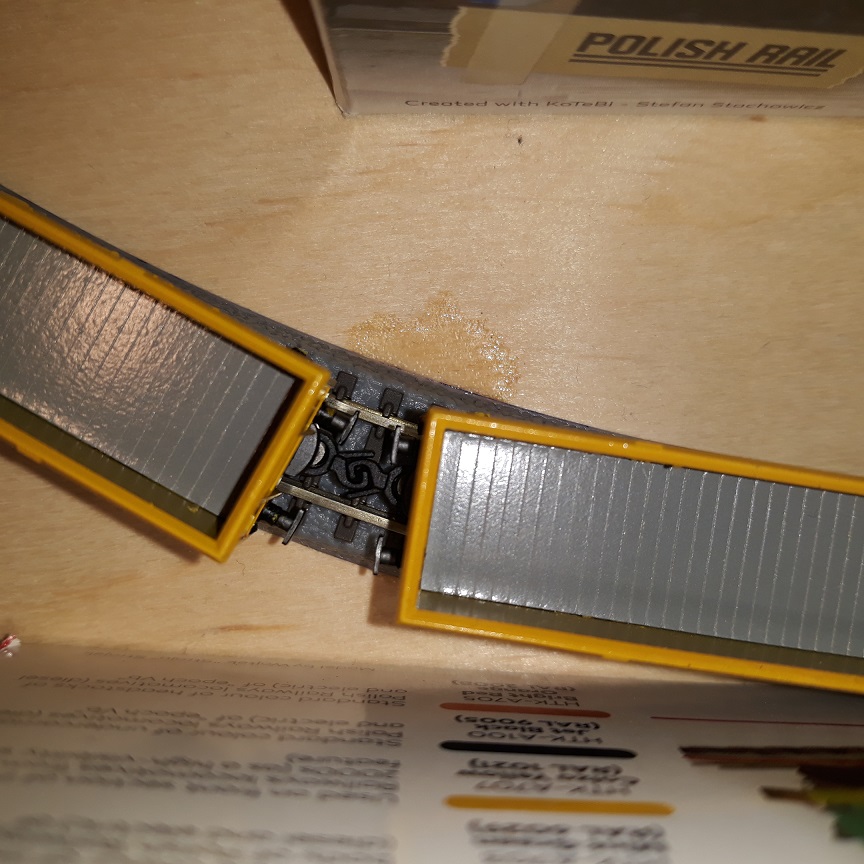

- wagony ze zmienionym czopem wózka i z moimi wydrukowanymi sprzęgami.
[attachment=1603]
