Modelarstwo kolejowe wielkości Z -1:220

Koledzy potrzebuję szybkiej pomocy. Jaki zasilacz do oświetlenia na makiecie?
Konkretnie ile mogę podłączyć LED pod zasilacz 12V i mocy 12W 1A lub 13W 1,5A ????
Ledy w domkach i lampach.

(17-12-2018 11:10)Debox napisał(a): [ -> ]Koledzy potrzebuję szybkiej pomocy. Jaki zasilacz do oświetlenia na makiecie?
Konkretnie ile mogę podłączyć LED pod zasilacz 12V i mocy 12W 1A lub 13W 1,5A ????
Ledy w domkach i lampach.

POMOCY!! Też podpisuję się pod pytaniem kolegi.

(17-12-2018 13:23)Ketling napisał(a): [ -> ]POMOCY!! Też podpisuję się pod pytaniem kolegi.

Musisz poczekać, aż się odezwie Zdrada69, albo DrCode. Oni są obcykani w temacie

Tu masz fajny kalkulator rezystorów: http://led.linear1.org/led.wiz

Musisz wiedzieć jakie masz diody (wartości napięcia i natężenia) żeby dobrać rezystory.

(22-12-2018 08:41)Kaczor napisał(a): [ -> ]Tu masz fajny kalkulator rezystorów: http://led.linear1.org/led.wiz
Musisz wiedzieć jakie masz diody (wartości napięcia i natężenia) żeby dobrać rezystory.

Nie chcę dobierać rezystora, tylko konkretnie ile mogę podłączyć LED pod zasilacz 12V i mocy 12W 1A

(21-12-2018 23:56)Pat napisał(a): [ -> ]Musisz poczekać, aż się odezwie Zdrada69, albo DrCode. Oni są obcykani w temacie

Czekanie przyniosło raczej mierny efekt

Ja elektryk jestem słaby. Generalnie używam firmowego zasilacza Marklina lub baterii w koszyczkach napięciem dobranych do danego elementu.

Tutaj kłania się prawo Ohma

Są podstawowe wartości czyli :

Napięcie volt oznaczane literą U
Natężenie w amperach oznaczane literą I
są to podstawowe wartości i teraz

jeśli zasilacz ma napięcie 12v i natężenie prądu 1 A to moc zasilacza jest
napięcie razy natężenie czyli U*I=W w tym przypadku 12v*1A=12Wat
teraz wzór możemy przekształcić W/U=I lub W/I=U

czyli wiemy że zasilacz ma napięcie 12volt i mamy podaną moc zasilacza np 18W to jeśli podzielimy moc przez napięcie będziemy wiedzieć ile ma amper 18W/12V=1.5A

Każda dioda LED ma podaną wartość poboru prądu wyrażoną w amperach a dokładnie w ułamku ampera czyli np mA np: 20mA (0,020 A)
1000 mA = 1A

Czyli jeśli mamy zasilacz o natężeniu 1A (1000mA) to diody 20mA podłączysz 50 szt (20x50=1000) zakładamy że dioda LED ma napięcie zasilania 12v.
Ale należy pamiętać że diody LED raczej nie maja napięcia zasilania 12v a znacznie mniej np 1,9v albo 2,8 v. Każda dioda ma podane parametry i tutaj też prawo Ohma się kłania.
Podsyłam link gdzie to jest dość łopatologicznie opisane :
https://forbot.pl/blog/jak-dobrac-rezyst...ed-id14482

Życzę miłego czytania, elektronika naprawdę nie jest trudna ani skomplikowana a to co podałem to są naprawdę podstawy

(17-03-2019 10:40)Romanov napisał(a): [ -> ]Tutaj kłania się prawo Ohma...................

Serdeczne dzięki kolego

(17-03-2019 10:40)Romanov napisał(a): [ -> ].......Podsyłam link gdzie to jest dość łopatologicznie opisane :
https://forbot.pl/blog/jak-dobrac-rezyst...ed-id14482

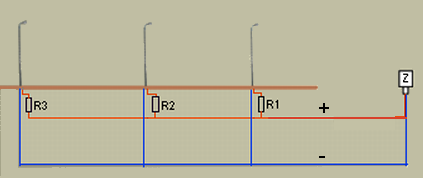

Podany link namiesza ludziom trochę w głowie. Ponieważ opisywane teoretyczne przykłady mają się nijak z praktyką. Chodzi o połączenie równoległe czy szeregowe w przypadku zasilania domków i lamp kolegi Deboxa. Lampy oświetlające dworzec czy ulice makiety oraz domki, zawsze muszą być podłączone równolegle. Według podanych przykładów.

[attachment=1742]



Podłączenie szeregowe oświetlenia jak sugeruje artykuł, jest niedopuszczalne w przypadku zastosowań na makiecie. Cytując kolegę Miśka z innego wątku " Syndrom starych (z czasów PRL) światełek choinkowych połączonych szeregowo - szukaj tej jednej, która się przepaliła - bo reszta wtedy też nie świeci."
