Modelarstwo kolejowe wielkości Z -1:220

Poprawiona weglarka przyszla. Teraz jest malowana. Zdjecia pozniej :-)

Narazie pomalowalem i polozylem na wozki Szymona. Nie jestem pewien czy na tych wozkach przejdzie przez ostre zakrety (chyba ze mam za krutkie dyszle).




Szymon, jak mocowales lacza marklina do wozkow?

I pare dodatkowych zdjec. Weglarka jezdzi dobrze z wozkiem Szymona na lacza Marklina i przejezdza luki 195mm (zdjecia ponizej). Na "dyszle" Szymona niestety nie (mam dyszle dlugosci M, nie wiem czy Szymon zrobil w dlugosci L). To samo sie tyczy cemenciarki.

Weglarka jest dostepna na Shapeways pod linkiem:

https://www.shapeways.com/product/JG8LPQ...le-skala-z

Konrad,
Czy możesz przesłać mi wymiary pojedynczego panelu na burcie (szerokość pomiędzy wręgami (bez szerokości wręg) oraz wysokość burty a także wielkość wewnętrzną tych małych drzwi na burcie (wymiary w mm) ? Zaczynam pracę nad kalkami a modelu jeszcze nie mam więc tak będzie najbezpieczniej to projektować.

(08-04-2018 04:19)DrCode napisał(a): [ -> ]Ok pomalowalem i wlozylem na wozki Szymona. Jutro sprawdze jak to jezdzi na lukach 195mm.

Jedyne co musze zmienic w modelu to podciac czolowe burty aby wozek Szymona na sprzegla marklina sie miescil. Na sprzegla ala micro trains miesci sie bez problemu.

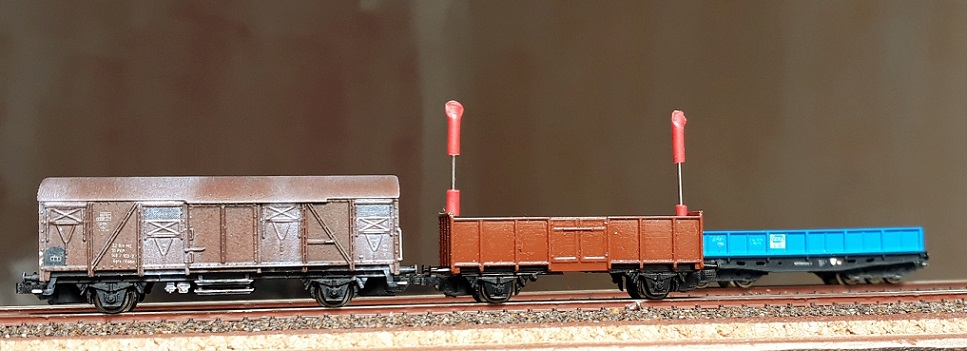

Oto zdjecia, razem z wagonem Marklina i moim wagonem UACS na wozkach Marklina i Szymona.

DrCode, dlaczego wcięło twoje foty z pierwszej i drugiej strony tego wątku

(06-05-2018 15:13)Bubek napisał(a): [ -> ]DrCode, dlaczego wcięło twoje foty z pierwszej i drugiej strony tego wątku

Widoczność przywrócona

Ruszyła nad projektowaniem kalek do tego wagonu. Pomysł jest taki by zrobić po jednej kalce na każdy schemat malowania węglarki Eaos-w jaki udało mi się znaleźć bazując na poszukiwaniach internetowych. Przyjmuję przy tym, że różnice pomiędzy typami 401W, 409W, 430W są na tyle małe że bazując na projekcie Konrada można zrobić dowolną z nich. Na ten moment udało mi się znaleźć następujące opcje malowania:

Brązowa - bez logo
http://www.wgk.cal.pl/details.php?image_...vvl7orlnk2

Niebieska - żółte drzwiczki z logo Trumienka
http://antygaleria.pl/details.php?image_id=6680
https://www.sigman.kolej.org.pl/foto/eaos-w1.jpg

Niebieska - żółte drzwiczki z logo nowym PKP Cargo
http://www.nadodrze.strefa.pl/galeria_st...des/12.htm

Niebieska - jednolita z logo nowym PKP Cargo:
http://czgk.pl/details.php?image_id=1113...a4736ace85

Jeśli ktoś będzie chciał zestaw kalek - proszę o kontakt. Jeśli ktoś widział fotki z inną kombinacją to tez proszę o sygnał.

Kalki oczywiście są uproszczone i zawierają kluczowe oznaczenia jakie udało się odczytać i odtworzyć moimi "prymitywnymi" sposobami. Jak skończę zabawę to pokażę jak będzie to wyglądać.

Jest jeszcze malowanie z fabryki - ale to sobie raczej podaruję:
http://www.el-tor.pl/pl/wagony-weglarki/...-401w.html

Kalka na 4 wagony zaprojektowana - na pliku zarówno w wielkościach "na model" jak i dla oglądania powiększona (choś nie wiem czy mi sie zachowały proporcje prostokątów idealnie...

[attachment=1670]

---

No i oczywiście zapomniałem dodać - jeśli ktoś by chciał to proszę o sygnał

No szybko Ci poszło z tymi kalkami

O wiele szybciej niz mi z nowymi wagonami

Powoli się uczę i w sumie jak zrobi się zestaw elementów podstawowych oraz przegryzie przez zasady znakowania taboru (przynajmniej w ogólnym zarysie) to potem idzie już dość szybko pod warunkiem, że jest z czego wziąć numery wagonów i konkretne dane do opisu - choć tutaj też coraz bardziej umiem korzystać z katalogów taboru wraz z opisami.

Dla obecnych wagonów przydatne źródła to:
https://www.pkpcargo.com/media/244882/ca...2013-1.pdf

http://12groszy.pop.e-wro.pl/temp/Ksiega...0_2008.pdf

Dobrze dobrze róbcie kalki i modele wagonów ja ogarniam swoje osobowe

Ja zamówiłem dwa wagony - jeden pod wersje niebieska a drugi brązową.
Po myjce i malowaniu wyszło tak. Niestety albo zostaje taki technologiczny pasek matowo prążkowany (widać na czołach wagony) albo za słabo obrobiłem (wykałaczka jednak zostawia ostre ślady).

Konradzie a w jakiej orientacji jest ustawiony model do wydruku ?? Coś mi się wydaje że wagon szedł normalnie do druku. Wygląda za bardzo warstwowo. Ja swoje kładę na boku i jest ok. Przykład 9W.
[attachment=1675]

Byl drukowany do gory nogami... zmienilem na drukowanie na boku.

(21-02-2018 04:52)DrCode napisał(a): [ -> ]Zgodnie z obietnica, pierwsze wyniki:

Ekstra kolego

Pokaż wydruk z boku. Powinno być super

(14-06-2018 19:45)pado napisał(a): [ -> ]Pokaż wydruk z boku. Powinno być super

bede musial zamowic

---

Tak wyglada drukowany na boku (obecne ustawienie).

Wrzuć jeszcze zdjęcia od czoła wagonu. Przy okazji mam pytanie bo nie do końca się rozeznaję. Tą orientację to Ty ustawiasz dla projektu na Shapeways czy ktoś, kto sobie chce model z Twojego sklepu zamówić musi ją wskazać?

Orientację modelu do wydruku ustawia autor projektu
