Modelarstwo kolejowe wielkości Z -1:220

(26-01-2013 16:02)Kaczor napisał(a): [ -> ]Rysunki (na razie z grubsza):


Czekam na uwagi

Kaczor zrób coś z fotami bo ci powcinało. Wiem że Maciek nic nie może poradzić bo to nie jego jurysdykcja.
Masz linki do innego portalu.

(04-02-2013 13:38)Kaczor napisał(a): [ -> ]Boki są dowolnego kształtu, byle kończyły się standardowymi profilami. Długość jest dowolna ale najlepiej
brać pod uwagę możliwości transportowe (60cm to optymalna długość, do tego flexy Marklina mają 66cm
więc w sam raz.
Profil jest tylko na przejściach. Skrzynki wewnętrzne (segmenty) mogą mieć dowolną szerokość, żeby np.
zmieścić rozbudowaną stację, bocznicę itp. Te schematy na pewno wiele wyjaśnią:

Kaczor mam prośbę, czy mógłbyś w nawiązaniu do swoich starszych postów, uzupełnić fotki w nowym poście.
Wchodząc na linki pokazuje, że nie ma takowych.

(23-09-2016 16:10)Kaczor napisał(a): [ -> ]Świetnie! Teraz pora na moduły Ja chyba jeden popełnię w ramach odskoczni od TT

Kaczor co z brakującymi rysunkami? Jak tu coś robić jak je usunołeś?

Nie usuwałem ich, po awarii forum coś się wykrzaczyło z linkami.

Chyba o ten rysunek chodzi:

(19-03-2019 09:29)Kaczor napisał(a): [ -> ]Nie usuwałem ich, po awarii forum coś się wykrzaczyło z linkami.
Chyba o ten rysunek chodzi:

Dzięki za ten jeden, ale cosik mi tu jeszcze brakuje Było ich więcej, a Ja nie zdążyłem zrobić sobie kopi Jeśli możesz przeanalizuj temat i spróbuj wrzucić braki zwłaszcza, że temat jest bardzo ciekawy i przeprowadzane twoje analizy i kolejne fazy kształtu są bardzo tutaj istotne. Braki chronologicznie zebrane po kolei.

(19-03-2019 09:29)Kaczor napisał(a): [ -> ]Nie usuwałem ich, po awarii forum coś się wykrzaczyło z linkami.

Jako świeżak na forum jestem równie mocno zainteresowany tym tematem.

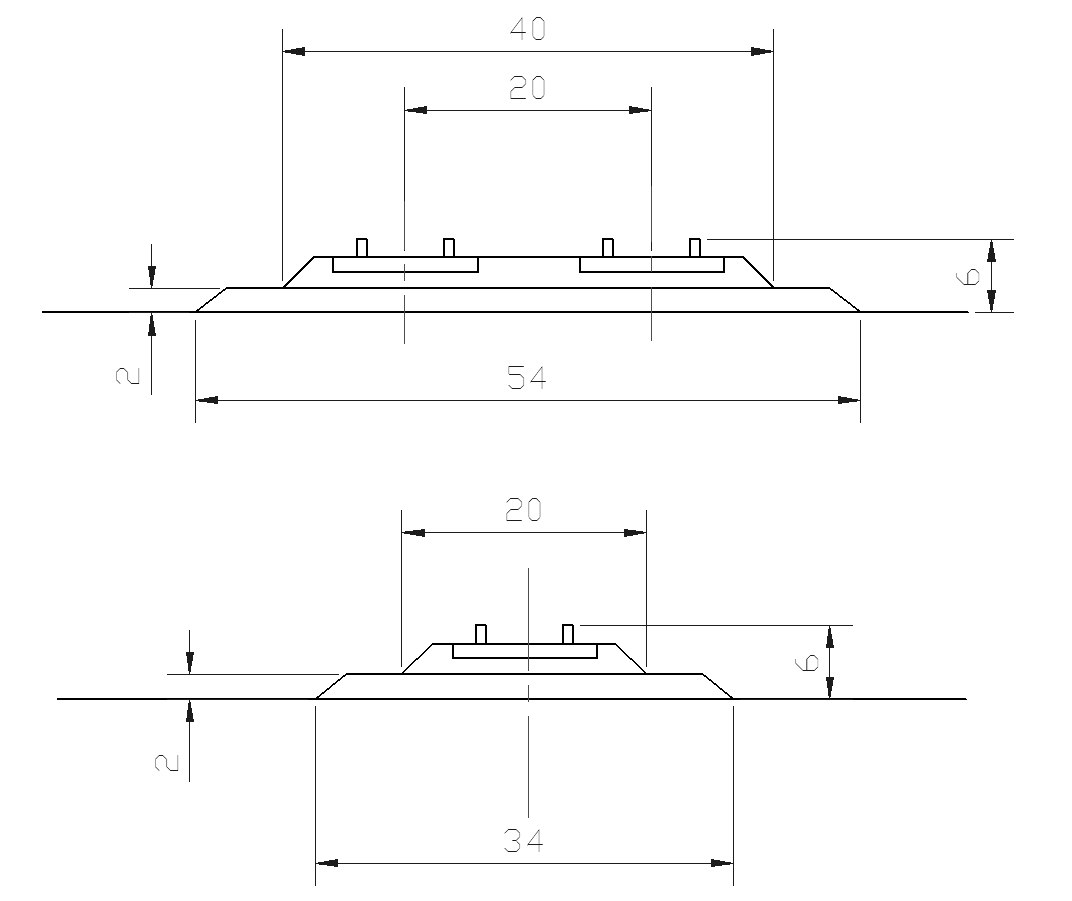

Mam jeszcze taki. Te dwa wystarczą do zrobienia modułu. Zdrada zbudował kilka modułów więc wie najlepiej
[attachment=1758]

(31-03-2019 16:18)Kaczor napisał(a): [ -> ]Mam jeszcze taki. Te dwa wystarczą do zrobienia modułu. Zdrada zbudował kilka modułów więc wie najlepiej

Bardzo dziękuję za pomoc

Na forum znalazłem takie moduły czy one też zaliczają się do FREMO?

(12-08-2019 22:46)Wiko napisał(a): [ -> ]Na forum znalazłem takie moduły czy one też zaliczają się do FREMO?

To takie niemieckie mikromoduły na spotkania w skali Z - dość popularne - ludzie spotykają się w niektórych regionach regularnie raz na miesiąc aby na nich pojeździć. Jest dużo dyskusji czy dobre czy złe bo płytkie i niewiele scenerii da się zmieścić. Przygotowane akurat na jeden tor długości 220mm. Mogą być dobrym poligonem doświadczalnym na start - jak coś nie wyjdzie to straty na materiale niewielkie.

Nie słyszałem aby w Polsce ktokolwiek takie moduły miał. Jak chcesz zobaczyć jak to wygląda w praktyce - tu na forum jest chyba wątek mikromoduły albo gdzieś na fotkach z Altenbeken można obejrzeć.

Wg mojej wiedzy to nie jest FREMO.

(13-08-2019 06:59)Zdrada69 napisał(a): [ -> ].................Wg mojej wiedzy to nie jest FREMO.

Dziękuję za odpowiedź. Ale mam następne pytanie. W tym dziale był poruszony temat połączeń elektrycznych między modułami, jak dla mnie zbyt powierzchownie. Chciałbym się dowiedzieć, która z wersji ostatecznie obowiązuje? Jakie powinny być długości przewodów ( czy tu też obowiązuje jakaś norma )? Jakie powinny być gniazda i wtyczki przyłączeniowe, średnice otworów, wtyków ( skoro ma być znormalizowane) ?

(13-08-2019 19:58)Wiko napisał(a): [ -> ]Dziękuję za odpowiedź. Ale mam następne pytanie. W tym dziale był poruszony temat połączeń elektrycznych między modułami, jak dla mnie zbyt powierzchownie. Chciałbym się dowiedzieć, która z wersji ostatecznie obowiązuje? Jakie powinny być długości przewodów ( czy tu też obowiązuje jakaś norma )? Jakie powinny być gniazda i wtyczki przyłączeniowe, średnice otworów, wtyków ( skoro ma być znormalizowane) ?

Na moich modułach główne zasilanie elektryczne łączone jest na tzw. bananki. Odrębnie i poza standardem łączyć się będzie sterowanie rozjazdów i wskaźników (semaforów) do tych konkretnych modułów (z pulpitu). Oświetlenie domków i tym podobne robię jako zasilane bateriami z koszyczków montowanych pod spodem modułu. Szczegółowe zasady elektryczne chyba faktycznie nie są dokładnie spisane.

(13-08-2019 19:58)Wiko napisał(a): [ -> ]Jakie powinny być długości przewodów ( czy tu też obowiązuje jakaś norma )? Jakie powinny być gniazda i wtyczki przyłączeniowe, średnice otworów, wtyków ( skoro ma być znormalizowane) ?

Myślę, że odpowiedzi do tych konkretnych pytań, może również udzielić Misiek, fachowiec od N-ki.
Jeśli chodzi o przewody..... pewnie będą niewiele krótsze w zetce niż wykorzystywane w N-ce

(13-08-2019 20:33)Zdrada69 napisał(a): [ -> ]Na moich modułach.........

Głupie pytanie młodego Jakimi śrubami połączyć moduły? Chodzi o fi i czy zmieszczą się motylki?

Na samej górze strony jest rysunek który wskazuje, że łączenie jest na śruby fi 8.

Jak najbardziej najwygodniej łączyć na motylki. Idealnym rozwiązaniem jest śruba która zamiast łebka ma właśnie na stałe zamocowany motylek + drugi motylek na gwint - wtedy jest proste ręczne skręcanie.

(25-11-2020 23:01)Zdrada69 napisał(a): [ -> ]Na samej górze strony jest rysunek który wskazuje, że łączenie jest na śruby fi 8.

Przepraszam, gapa ze mnie Bardzo dziękuję za odpowiedz.

(13-08-2019 20:33)Zdrada69 napisał(a): [ -> ]Na moich modułach główne zasilanie elektryczne łączone jest na tzw. bananki. Odrębnie i poza standardem łączyć się będzie sterowanie rozjazdów........

Ja też zadam pytanie. Czy rozjazdy, konkretnie montaż na module też podlega normie?
Na przykład, że napęd musi być pod spodem? Czy jak będzie na wierzchu to już nie będzie norma?

(26-11-2020 21:29)Wolf napisał(a): [ -> ]Ja też zadam pytanie. Czy rozjazdy, konkretnie montaż na module też podlega normie?
Na przykład, że napęd musi być pod spodem? Czy jak będzie na wierzchu to już nie będzie norma?

Normą jest to co wypracowaliśmy - w zakresie rozjazdów nic nie jest unormowane. Na razie zresztą nie za bardzo jest co normować, bo niestety nowe moduły raczej chyba nie powstają....

(29-11-2020 11:16)Zdrada69 napisał(a): [ -> ]Normą jest to co wypracowaliśmy............

Można by stwierdzić i chyba należy z całą odpowiedzialnością, że powstała polska norma zet.

(01-02-2021 16:20)kalkulator napisał(a): [ -> ]Można by stwierdzić i chyba należy z całą odpowiedzialnością, że powstała polska norma zet.

Aby norma się przyjęła i funkcjonowała, trzeba trochę pobudować modułów i zaprezentować na wystawach
