(26-10-2021 12:49)Kaczor napisał(a): [ -> ]Tak dawno nie byłem na forum że nie pamiętam jak to jest z tą normą .....

A co z tą różnicą wysokości 70 a 100 mm? Która w końcu prawidłowa?

(27-10-2021 16:40)Wiko napisał(a): [ -> ]A co z tą różnicą wysokości 70 a 100 mm? Która w końcu prawidłowa?

Stawiam na 70 ale do końca nie jestem pewien

Ja mam 100mm - wg mnie ten wymiar jest ok - teraz sobie przypominam, że został on zwiększony z 70mm na mój wniosek - tak by można montować semafory z napędami Marklina i Viessmanna. Przy 70 mm nie wystawałyby i pewnie w efekcie trzeba by je przerabiać.

(27-10-2021 19:56)Zdrada69 napisał(a): [ -> ]Ja mam 100mm - wg mnie ten wymiar jest ok - teraz sobie przypominam, że został on zwiększony z 70mm na mój wniosek - tak by można montować semafory z napędami Marklina i Viessmanna. Przy 70 mm nie wystawałyby i pewnie w efekcie trzeba by je przerabiać.

Skoro tak, należy przyjąć ogólnie 100 i sprawa wysokości zamknięta
Jeszce, żeby PIKART się wypowiedział jak widzi sprawę technicznie.

(01-11-2021 11:17)Wiko napisał(a): [ -> ].....Jeszce, żeby PIKART się wypowiedział jak widzi sprawę technicznie.

Dokładnie. Jakiś końcowy rysunek by się przydał.

Czyli te są aktualne:

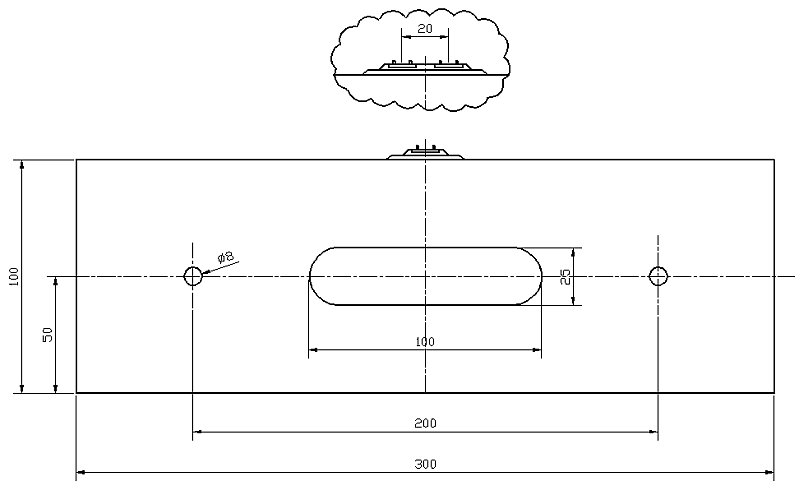

[attachment=1858]

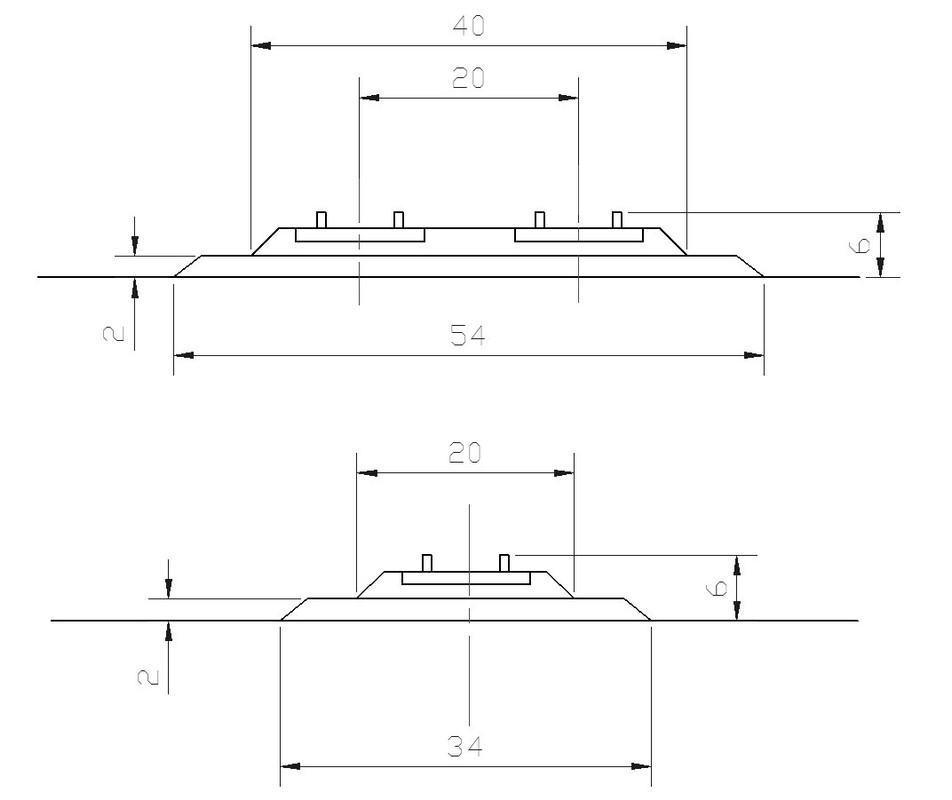

[attachment=1859]

Uwaga: po namyśle to "rączka" w profilu jest niepotrzebna. Ten element może być dowolny bo najważniejsze są otwory na śruby i wysokość główki szyny.

Otwór środkowy jest wygodny gdy puszczamy kable na makiecie leżącej na stole. Przy modułach stojących na nogach kable idą dołem.

Otwór rączka przydaje się i na kable i do trzymania modułów przy transporcie - myślę, że niema co jej usuwać.

(02-11-2021 13:00)Kaczor napisał(a): [ -> ]Przy modułach stojących na nogach kable idą dołem.

Wiele razy wykorzystywałem ten otwór ciągnąc nim różne kable, właśnie po to, żeby się nie majtały "nieestetycznie" pod spodem.
Pal diabli zasilające, ale jakieś loconety, telefony itd.

Co najwyżej w kilku projektach (zaczętych, nie skończonych) ten otwór był wycięty otwornicą.

(02-11-2021 13:00)Kaczor napisał(a): [ -> ]Czyli te są aktualne:

Koledzy, a jak się mają sprawy np z modułem stacyjnym?? Jakie wymiary? Jak taki moduł wygląda w naszej skali?
Rozumiem, że czoła muszą pasować do modułów wąskich (szlakowych ). Ale jak jest z wielkością?
Czy tu jest jakaś dowolność na zasadzie, ile potrzeba miejsca na stację, taka wielkość?
Czy też jest obwarowane jakimiś normami???

Witajcie,
Wybaczcie, że dopiero teraz, ale ostatnimi czasy doba jest zdecydowanie za krótka.
Jak tylko dorwę parę chwil, wykonam profil jedno i dwutorowy w skali Z, a korzystacjąc z okazji opracuję moduł stacyjny. Jeśli chodzi o tego ostatniego, to uważam że na początek stacyjny wystarczy na 300mm szerokości, ewentualnie rozważyłbym jego wydłużenie do 900mm, im mniej łączeń tym lepiej, zwłaszcza na stacji.

Zastanawiam się nad długością standardowych modułów/segmentów jedno i dwutorowych, rozważałem 600mm, czy to wystarczy?
No i czysto technicznie- czy opuszczenie blatu pod formowanie terenu o 2 cm będzie wystarczające?

(03-11-2021 13:27)Marcin napisał(a): [ -> ]Koledzy, a jak się mają sprawy np z modułem stacyjnym?? Jakie wymiary? Jak taki moduł wygląda w naszej skali?
Rozumiem, że czoła muszą pasować do modułów wąskich (szlakowych ). Ale jak jest z wielkością?
Czy tu jest jakaś dowolność na zasadzie, ile potrzeba miejsca na stację, taka wielkość?
Czy też jest obwarowane jakimiś normami???

Czoła powinny być znormalizowane a w pozostałym zakresie raczej trzeba dostosować do rozmiaru stacji oraz tego co tam ma się zmieścić (budynki etc.). Tzn szerokość powinna odzwierciedlać szerokość zakładanego terenu - liczbę torów, budynki etc. Jeśli chodzi o długość to i tak raczej będzie potrzeby jakiś kompromis - mimo, że to skala 1:220.

Co do długości modułu - to patrz odrębny post.

(03-11-2021 18:00)PIKART napisał(a): [ -> ]Witajcie,
Wybaczcie, że dopiero teraz, ale ostatnimi czasy doba jest zdecydowanie za krótka.
Jak tylko dorwę parę chwil, wykonam profil jedno i dwutorowy w skali Z, a korzystacjąc z okazji opracuję moduł stacyjny. Jeśli chodzi o tego ostatniego, to uważam że na początek stacyjny wystarczy na 300mm szerokości, ewentualnie rozważyłbym jego wydłużenie do 900mm, im mniej łączeń tym lepiej, zwłaszcza na stacji.

Zastanawiam się nad długością standardowych modułów/segmentów jedno i dwutorowych, rozważałem 600mm, czy to wystarczy?
No i czysto technicznie- czy opuszczenie blatu pod formowanie terenu o 2 cm będzie wystarczające?

Jeśli chodzi o długość to ja mam następujące sugestie:
- warto dostosować długość do długości standardowego toru - Marklin ma standardowo 110 mm, 220 mm i flexy 660 mm. Podobnie jest u Rokuhana który ma także tory 440 mm.
- ja swoje proste moduły zrobiłem o długości 990 mm

Jest jeszcze jeden aspekt praktyczny - im mniejsza skala tym tabor bardziej podatny na wykolejenia na w jakiś sposób nierównym torze. Ja robiąc swoje moduły na styk łączę tylko te które nie dają się inaczej dopasować do siebie i muszą ze sobą się stykać. Kleiłem wtedy tor przechodzący przez złączone moduły i dopiero potem przecinałem je żyletką. Jeśli moduły mogą być łączone "dowolnie" to zostawiam po obu stronach 55mm bez toru - tak by dwa sąsiadujące moduły ze sobą połączyć torem Marklina o zmiennej długości - mam nadzieję, że w ten sposób zniweluję ew nierówności i zapewnię płynną jazdę. Można to zobaczyć w wątku Projekt 368.

(03-11-2021 13:27)Marcin napisał(a): [ -> ]Koledzy, a jak się mają sprawy np z modułem stacyjnym?? Jakie wymiary? Jak taki moduł wygląda w naszej skali?
Rozumiem, że czoła muszą pasować do modułów wąskich (szlakowych ). Ale jak jest z wielkością?
Czy tu jest jakaś dowolność na zasadzie, ile potrzeba miejsca na stację, taka wielkość?
Czy też jest obwarowane jakimiś normami???

To co między profilami zależy już od modelarza. Poniżej przykłady z normy TT:

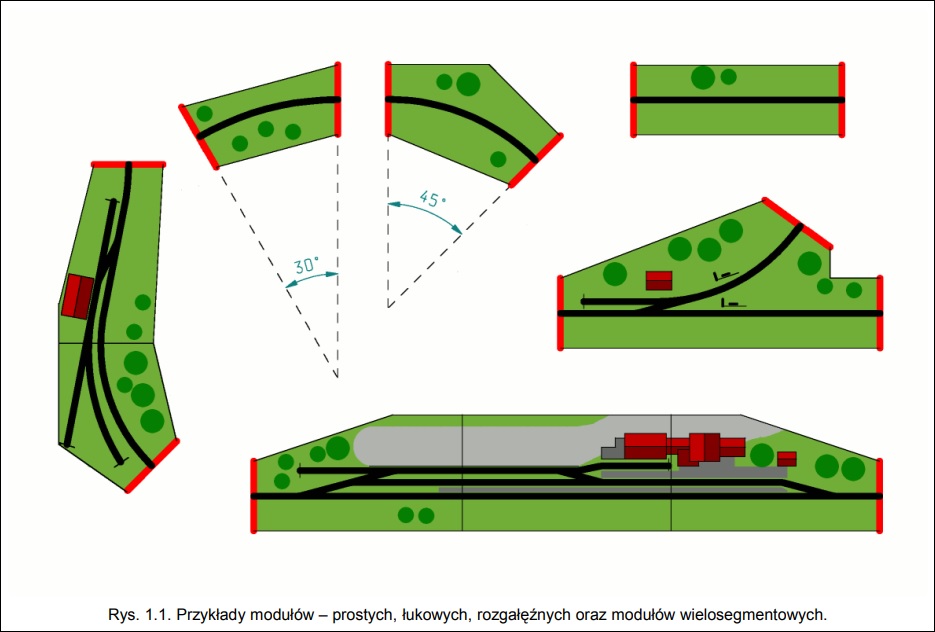

[attachment=1860]

(03-11-2021 18:00)PIKART napisał(a): [ -> ]......Jeśli chodzi o tego ostatniego, to uważam że na początek stacyjny wystarczy na 300mm szerokości, ewentualnie rozważyłbym jego wydłużenie do 900mm, im mniej łączeń tym lepiej, zwłaszcza na stacji.
Zastanawiam się nad długością standardowych modułów/segmentów jedno i dwutorowych, rozważałem 600mm, czy to wystarczy?
No i czysto technicznie- czy opuszczenie blatu pod formowanie terenu o 2 cm będzie wystarczające?

(03-11-2021 19:08)Zdrada69 napisał(a): [ -> ]Jeśli chodzi o długość to ja mam następujące sugestie:
- warto dostosować długość do długości standardowego toru - Marklin ma standardowo 110 mm, 220 mm i flexy 660 mm. Podobnie jest u Rokuhana który ma także tory 440 mm.
- ja swoje proste moduły zrobiłem o długości 990 mm........

Ja już nic z tego nie kapuję To w końcu jakie długości i wysokości ustalamy

Moim zdaniem nie ma sensu ustalać żadnych "unormowanych" długości. Kiedyś norma TT miała zapis o długości modułów będących wielokrotnością 30cm (że niby miało to ułatwić tworzenie układów) ale umarło to śmiercią naturalną i w kolejnych odsłonach sTTandardu.

Długość modułu powinny ograniczać np. co konkretnie odtwarzamy na module, ilość miejsca do przechowywania i transportu. Przytoczone 660mm jest pod tym względem w sumie optymalne (wejdzie do każdego auta). Ale nie ma potrzeby zapisu w normie i trzymanie się sztywno tych wytycznych.

(06-11-2021 20:30)Kaczor napisał(a): [ -> ]....Długość modułu powinny ograniczać np. co konkretnie odtwarzamy na module, ilość miejsca do przechowywania i transportu........

(03-11-2021 18:00)PIKART napisał(a): [ -> ].....No i czysto technicznie- czy opuszczenie blatu pod formowanie terenu o 2 cm będzie wystarczające?

A co z tym wymiarem o który się pyta PIKART

Wszystko co pomiędzy profilami zależy od tego co się buduje. Mazowieckie równiny czy np góry
